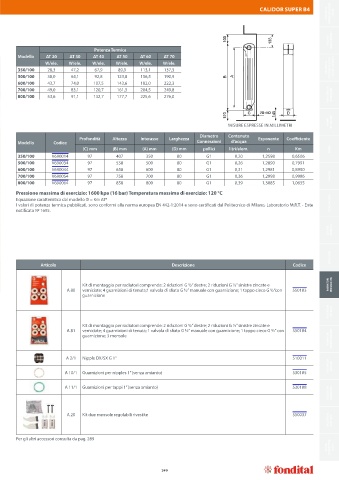

Page 251 - FONDITAL - CATALOGO 2025

CALIDOR SUPER B4
CALDAIE A CONDENSAZIONE < 35 kW

CALDAIE TRADIZIONALI
SUPER Potenza Termica

Modello ΔT 20 ΔT 30 ΔT 40 ΔT 50 ΔT 60 ΔT 70
W/ele. W/ele. W/ele. W/ele. W/ele. W/ele.
350/100 28,3 47,2 67,9 89,9 113,1 137,3 CALDAIE A CONDENSAZIONE > 35 kW - MODULI
500/100 38,0 64,1 92,8 123,8 156,5 190,9
600/100 43,7 74,0 107,5 143,6 182,0 222,3
700/100 49,0 83,1 120,7 161,3 204,5 249,8
800/100 53,6 91,1 132,7 177,7 225,6 276,0 FUMISTERIA E ACCESSORI

POMPE DI CALORE
MISURE ESPRESSE IN MILLIMETRI
Diametro Contenuto
Profondità Altezza Interasse Larghezza Esponente Coefficiente
Modello Codice Connessioni d’acqua
(C) mm (B) mm (A) mm (D) mm pollici litri/elem. n Km IBRIDI
350/100 V690014 97 407 350 80 G1 0,20 1,2598 0,6506
500/100 V690034 97 558 500 80 G1 0,26 1,2890 0,7991
600/100 V690044 97 658 600 80 G1 0,31 1,2981 0,8950
700/100 V690054 97 758 700 80 G1 0,36 1,2998 0,9986 FANCOIL
800/100 V690064 97 858 800 80 G1 0,39 1,3085 1,0635
Pressione massima di esercizio: 1600 kpa (16 bar) Temperatura massima di esercizio: 120 °C
Equazione caratteristica dal modello Φ = Km ΔT n
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati dal Politecnico di Milano, Laboratorio М.R.Т. - Ente SCALDACQUA
notificato № 1695.

SOLARE TERMICO

BOLLITORI

Articolo Descrizione Codice

Kit di montaggio per radiatori comprende: 2 riduzioni G ½” destre; 2 riduzioni G ½” sinistre zincate e RADIATORI PRESSOFUSI
A 80 verniciate; 4 guarnizioni di tenuta;1 valvola di sfiato G ½” manuale con guarnizione; 1 tappo cieco G ½”con 550103
guarnizione

RADIATORI ESTRUSI
Bassa inerzia termica

Kit di montaggio per radiatori comprende: 2 riduzioni G ½” destre; 2 riduzioni G ½” sinistre zincate e
16 A 81 verniciate; 4 guarnizioni di tenuta; 1 valvola di sfiato G ½” manuale con guarnizione; 1 tappo cieco G ½” con 550104
RADIATORI ARREDO BAGNO
Basso contenuto d’acqua guarnizione; 3 mensole

Versatilità A 2/1 Nipple DX/SX G 1” 510011
800: da 3 a 10 elementi RADIATORI DESIGN
700: da 3 a 12 elementi
Batterie A 10/1 Guarnizioni per nipples 1” (senza amianto) 530105
600/500/350: da 3 a 14 elementi
"Logo Fondital" dai 6 elementi
Facilità di stoccaggio e installazione
Colori PURE WHITE RAL 9010 A 11/1 Guarnizioni per tappi 1” (senza amianto) 530108 ACCESSORI RADIATORI
Pressione di esercizio 16 bar
massima
Pressione massima di esercizio
Pressione di prova 24 bar
A 20 Kit due mensole regolabili rivestite 550037
RADIATORI ELETTRICI
3 brevetti internazionali
Per gli altri accessori consulta da pag. 289
STUFE CONVETTIVE A GAS
Tutti i modelli Calidor Super B4 sono garantiti 10 anni dalla data di installazione da difetti di fabbricazione, a condizione che l’impianto sia eseguito a regola
d’arte, secondo le vigenti norme e nel rispetto delle prescrizioni riguardanti l’installazione, l’uso e la corretta manutenzione riportate sul presente catalogo.

249
