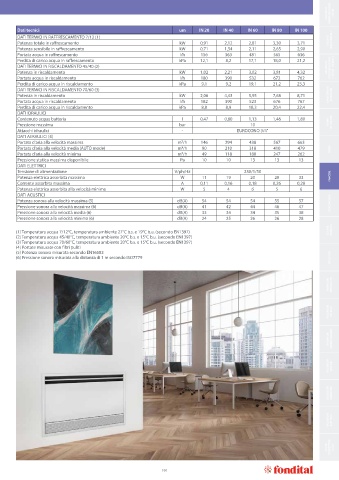

Page 193 - FONDITAL - CATALOGO 2025

CALDAIE A CONDENSAZIONE < 35 kW

Dati tecnici um IN 20 IN 40 IN 60 IN 80 IN 100
DATI TERMICI IN RAFFRESCAMENTO 7/12 (1) CALDAIE
Potenza totale in raffrescamento kW 0,91 2,12 2,81 3,30 3,71 TRADIZIONALI
Potenza sensibile in raffrescamento kW 0,71 1,54 2,11 2,65 2,90
Portata acqua in raffrescamento l/h 156 363 481 565 636
Perdita di carico acqua in raffrescamento kPa 12,1 8,2 17,1 18,0 21,2
DATI TERMICI IN RISCALDAMENTO 45/40 (2) CALDAIE A CONDENSAZIONE > 35 kW - MODULI
Potenza in riscaldamento kW 1,02 2,21 3,02 3,81 4,32
Portata acqua in riscaldamento l/h 180 390 532 672 762
Perdita di carico acqua in riscaldamento kPa 9,1 9,2 19,1 21,2 23,3
DATI TERMICI IN RISCALDAMENTO 70/60 (3)
Potenza in riscaldamento kW 2,06 4,43 5,95 7,68 8,71 FUMISTERIA E ACCESSORI
Portata acqua in riscaldamento l/h 182 390 523 676 767
Perdita di carico acqua in riscaldamento kPa 8,8 8,9 18,3 20,4 22,4
DATI IDRAULICI
Contenuto acqua batteria l 0,47 0,80 1,13 1,46 1,80 POMPE
Pressione massima bar 10 DI CALORE
Attacchi idraulici - EUROCONO 3/4"
DATI AERAULICI (4)
3
Portata d'aria alla velocità massima m /h 146 294 438 567 663
Portata d'aria alla velocità media (AUTO mode) m /h 90 210 318 410 479 IBRIDI
3
Portata d'aria alla velocità minima m /h 49 118 180 247 262
3
Pressione statica massima disponibile Pa 10 10 13 13 13
DATI ELETTRICI
Tensione di alimentazione V/ph/Hz 230/1/50
Potenza elettrica assorbita massima W 11 19 20 29 33 FANCOIL
Corrente assorbita massima A 0,11 0,16 0,18 0,26 0,28
Potenza elettrica assorbita alla velocità minima W 5 4 6 5 6
DATI ACUSTICI
Potenza sonora alla velocità massima (5) dB(A) 54 54 54 55 57
Pressione sonora alla velocità massima (6) dB(A) 41 42 44 46 47 SCALDACQUA
Pressione sonora alla velocità media (6) dB(A) 33 34 34 35 38
Pressione sonora alla velocità minima (6) dB(A) 24 25 26 26 28

(1) Temperatura acqua 7/12°C, temperatura ambiente 27°C b.s. e 19°C b.u. (secondo EN1397) SOLARE TERMICO
(2) Temperatura acqua 45/40°C, temperatura ambiente 20°C b.s. e 15°C b.u. (secondo EN1397)
(3) Temperatura acqua 70/60°C, temperatura ambiente 20°C b.s. e 15°C b.u. (secondo EN1397)
(4) Portate misurate con filtri puliti
(5) Potenza sonora misurata secondo EN16583
(6) Pressione sonora misurata alla distanza di 1 m secondo ISO7779 BOLLITORI
