CALDAIE A CONDENSAZIONE < 35 kW

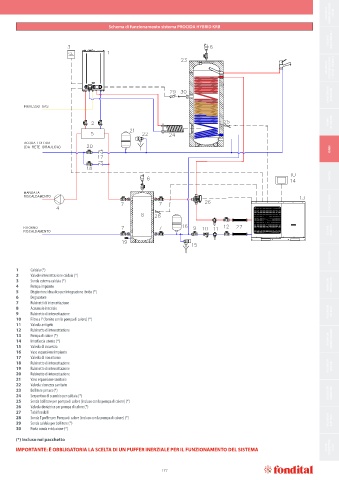

Schema di funzionamento sistema PROCIDA HYBRID KRB
CALDAIE TRADIZIONALI

CALDAIE A CONDENSAZIONE > 35 kW - MODULI

FUMISTERIA E ACCESSORI

POMPE DI CALORE

IBRIDI

FANCOIL

SCALDACQUA

SOLARE TERMICO

BOLLITORI

1 Caldaia (*)
2 Valvole intercettazione caldaia (*)
3 Sonda esterna caldaia (*)
4 Pompa impianto RADIATORI PRESSOFUSI
5 Disgiuntore idraulico per integrazione ibrido (*)
6 Degasatore
7 Rubinetti di intercettazione
8 Accumulo inerziale
9 Rubinetto di intercettazione RADIATORI ESTRUSI
10 Filtro a Y (fornito con la pompa di calore) (*)
11 Valvola antigelo
12 Rubinetto di intercettazione
13 Pompa di calore (*) RADIATORI
14 Interfaccia utente (*) ARREDO BAGNO
15 Valvola di sicurezza
16 Vaso espansione impianto
17 Valvola di non ritorno
18 Rubinetto di intercettazione RADIATORI DESIGN
19 Rubinetto di intercettazione
20 Rubinetto di intercettazione
21 Vaso espansione sanitario
22 Valvola sicurezza sanitario
23 Bollitore per acs (*) ACCESSORI RADIATORI
24 Serpentino di scambio per caldaia (*)
25 Sonda bollitore per pompa di calore (incluso con la pompa di calore) (*)
26 Valvola deviatrice per pompa di calore (*)
27 Tubi flessibili
28 Sonda T puffer per Pompa di calore (incluso con la pompa di calore) (*) RADIATORI ELETTRICI
29 Sonda caldaia per bollitore (*)
30 Porta sonda e riduzione (*)

(*) Incluso nel pacchetto
IMPORTANTE: È OBBLIGATORIA LA SCELTA DI UN PUFFER INERZIALE PER IL FUNZIONAMENTO DEL SISTEMA STUFE CONVETTIVE A GAS

177
