Page 169 - FONDITAL - CATALOGO 2025

CALDAIE A CONDENSAZIONE < 35 kW

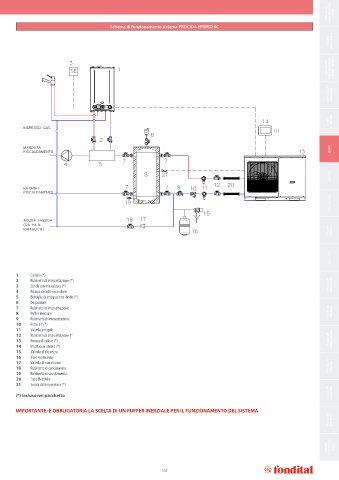

Schema di funzionamento sistema PROCIDA HYBRID KC
CALDAIE TRADIZIONALI

CALDAIE A CONDENSAZIONE > 35 kW - MODULI

FUMISTERIA E ACCESSORI

POMPE DI CALORE

IBRIDI

FANCOIL

SCALDACQUA

SOLARE TERMICO

BOLLITORI

1 Caldaia (*)
2 Rubinetti di intercettazione (*)
3 Sonda esterna caldaia (*) RADIATORI PRESSOFUSI
4 Pompa circuito secondario
5 Bottiglia di integrazione ibrido (*)
6 Degasatore
7 Rubinetti di intercettazione
8 Puffer inerziale RADIATORI ESTRUSI
9 Rubinetto di intercettazione
10 Filtro a Y (*)
11 Valvola antigelo
12 Rubinetti di intercettazione 1”
13 Pompa di calore (*) RADIATORI ARREDO BAGNO
14 Interfaccia utente (*)
15 Valvola di sicurezza
16 Vaso espansione
17 Valvola di non ritorno
18 Rubinetto di caricamento RADIATORI DESIGN
19 Rubinetto di svuotamento
20 Tubo flessibile
21 Sonda di temperatura (*)
ACCESSORI RADIATORI
(*) Incluso nel pacchetto

IMPORTANTE: È OBBLIGATORIA LA SCELTA DI UN PUFFER INERZIALE PER IL FUNZIONAMENTO DEL SISTEMA
RADIATORI ELETTRICI

STUFE CONVETTIVE A GAS

167
