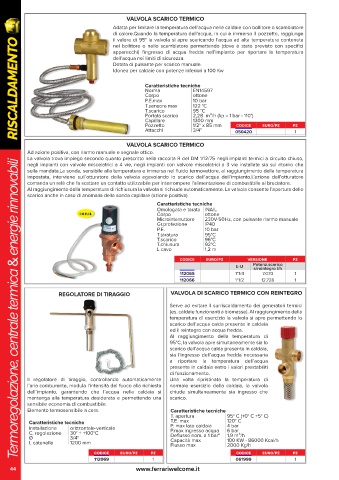

Page 44 - FERRARI - RISCALDAMENTO

VALVOLA SCARICO TERMICO
Adatta per limitare la temperatura dell'acqua nelle caldaie con bollitore o scambiatore
di calore.Quando la temperatura dell'acqua, in cui è immerso il pozzetto, raggiunge
il valore di 95° la valvola si apre scaricando l'acqua ad alta temperatura contenuta
RISCALDAMENTO
nel bollitore o nello scambiatore permettendo (dove è stato previsto con specifici
apparecchi) l'ingresso di acqua fredda nell'impianto per riportare la temperatura
dell'acqua nei limiti di sicurezza.
Dotata di pulsante per scarico manuale.
Idonea per caldaie con potenze inferiori a 100 Kw

Caratteristiche tecniche
Norma EN14597
Corpo ottone
P.E.max 10 bar
T.sensore max 122 °C
T.scarico 95 °C
Portata scarico 2,28 m³/h (λp = 1 bar - 110°)
Capillare 1300 mm
Pozzetto 1/2" x 85 mm codice euro/pz pz
Attacchi 3/4" 050420 1

VALVOLA SCARICO TERMICO
Ad azione positiva, con riarmo manuale e segnale ottico.
La valvola trova impiego secondo quanto prescritto nella raccolta R del DM 1/12/75 negli impianti termici a circuito chiuso,
ermoregolazione, centrale termica & energie rinnovabili
ermoregolazione, centrale termica & energie rinnovabili
negli impianti con valvole miscelatrici a 4 vie, negli impianti con valvole miscelatrici a 3 vie installate sia sul ritorno che
sulla mandata.La sonda, sensibile alla temperatura e immersa nel fluido termovettore, al raggiungimento della temperatura
impostata, interviene sull’otturatore della valvola agevolando lo scarico dell’acqua dell’impianto.L’azione dell’otturatore
comanda un relè che fa scattare un contatto utilizzabile per interrompere l’alimentazione di combustibile al bruciatore.
Al raggiungimento della temperatura di richiusura la valvola si richiude automaticamente. La valvola consente l’apertura dello
scarico anche in caso di anomalia della sonda capillare (azione positiva)
Caratteristiche tecniche
Omologata e tarata INAIL
Corpo ottone
Microinterruttore 230V-50Hz, con pulsante riarmo manuale
Gr.protezione IP40
P.E. 10 bar
T.taratura 95°C
T.scarico 96°C
T.chiusura 92°C
L cavo 1,2 m
codice euro/pz versione pz
E-U Potenz.scarico
s/reintegro l/h
112065 1”1/4 7.070 1
112066 1”1/2 12.728 1

REGOLATORE DI TIRAGGIO VALVOLA DI SCARICO TERMICO CON REINTEGRO
Serve ad evitare il surriscaldamento dei generatori termici
(es. caldaie funzionanti a biomasse). Al raggiungimento della
temperatura di esercizio la valvola si apre permettendo lo
scarico dell’acqua calda presente in caldaia
ed il reintegro con acqua fredda.
Al raggiungimento della temperatura di
95°C, la valvola apre simultaneamente sia lo
scarico dell’acqua calda presente in caldaia,
sia l’ingresso dell’acqua fredda necessaria
a riportare la temperatura dell’acqua
presente in caldaia entro i valori prestabiliti
di funzionamento.
Il regolatore di tiraggio, controllando automaticamente Una volta ripristinata la temperatura di
l’aria comburente, modula l’intensità del fuoco alla richiesta normale esercizio della caldaia, la valvola
dell’impianto, garantendo che l’acqua nella caldaia si chiude simultaneamente sia ingresso che
mantenga alla temperatura desiderata e permettendo una scarico.
sensibile economia di combustibile.
Elemento termosensibile a cera. Caratteristiche tecniche
T. apertura 95° C (+0° C +5° C)
Caratteristiche tecniche T.E. max 120° C
Installazione orizzontale-verticale P. max lato caldaia 4 bar
P.max ingresso acqua
6 bar
C. regolazione 30° ÷ +100°C
Ø 3/4" Deflusso nom. a 1 bar" 1,9 m³/h
100 KW - 86000 Kcal/h
Capacità max
L catenella 1200 mm Flusso max 2000 Kg/h
codice
codice
T T 112069 euro/pz pz 061999 euro/pz pz
1
1
44 www.ferrariwelcome.it
