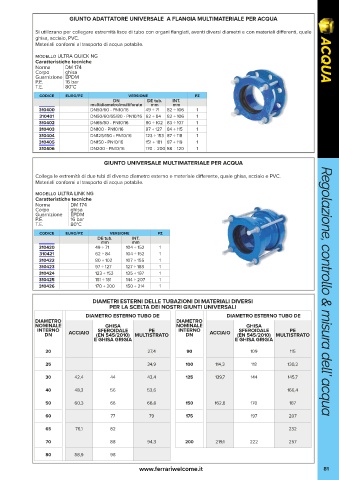

GIUNTO ADATTATORE UNIVERSALE A FLANGIA MULTIMATERIALE PER ACQUA
Si utilizzano per collegare estremità lisce di tubo con organi flangiati, aventi diversi diametri e con materiali differenti, quale
ghisa, acciaio, PVC.
Materiali conformi al trasporto di acqua potabile.
modello ULTRA QUICK NG
Caratteristiche tecniche ACQUA
Norma DM 174
Corpo ghisa
Guarnizione EPDM
P.E. 16 bar
T.E. 80°C
codice euro/pz versione pz
DN DE tub. INT.
multidiametro/multiforate mm mm
310400 DN50/60 - PN10/16 49 ÷ 71 82 ÷ 106 1
310401 DN50/60/65/80 - PN10/16 62 ÷ 84 82 ÷ 106 1
310402 DN65/80 - PN10/16 80 ÷ 102 83 ÷ 107 1
310403 DN100 - PN10/16 97 ÷ 127 84 ÷ 115 1
310404 DN125/150 - PN10/16 123 ÷ 153 87 ÷ 118 1
310405 DN150 - PN10/16 151 ÷ 181 87 ÷ 119 1
310406 DN200 - PN10/16 170 ÷ 200 88 ÷ 120 1
GIUNTO UNIVERSALE MULTIMATERIALE PER ACQUA
Collega le estremità di due tubi di diverso diametro esterno e materiale differente, quale ghisa, acciaio e PVC.
Materiali conformi al trasporto di acqua potabile.
modello ULTRA LINK NG
Caratteristiche tecniche
Norma DM 174
Corpo ghisa
Guarnizione EPDM
P.E. 16 bar
T.E. 80°C
codice euro/pz versione pz
DE tub. INT.
mm mm
310420 49 ÷ 71 104 ÷ 152 1
310421 62 ÷ 84 104 ÷ 152 1
310422 80 ÷ 102 107 ÷ 155 1
310423 97 ÷ 127 127 ÷ 188 1
310424 123 ÷ 153 135 ÷ 197 1
310425 151 ÷ 181 144 ÷ 207 1
310426 170 ÷ 200 150 ÷ 214 1 Regolazione, controllo & misura dell’ acqua
DIAMETRI ESTERNI DELLE TUBAZIONI DI MATERIALI DIVERSI
PER LA SCELTA DEI NOSTRI GIUNTI UNIVERSALI
DIAMETRO ESTERNO TUBO DE DIAMETRO ESTERNO TUBO DE
DIAMETRO DIAMETRO
NOMINALE GHISA NOMINALE GHISA
INTERNO ACCIAIO SFEROIDALE PE INTERNO ACCIAIO SFEROIDALE PE
DN (EN 545/2010) MULTISTRATO DN (EN 545/2010) MULTISTRATO
E GHISA GRIGIA E GHISA GRIGIA
20 27,4 90 109 115
25 34,9 100 114,3 118 130,3
30 42,4 44 43,4 125 139,7 144 145,7
40 48,3 56 53,6 166,4
50 60,3 66 66,8 150 162,8 170 187
60 77 79 175 197 207
Regolazione, controllo & misura dell’ acqua
65 76,1 82 232
70 88 94,3 200 219,1 222 257
80 88,9 98
