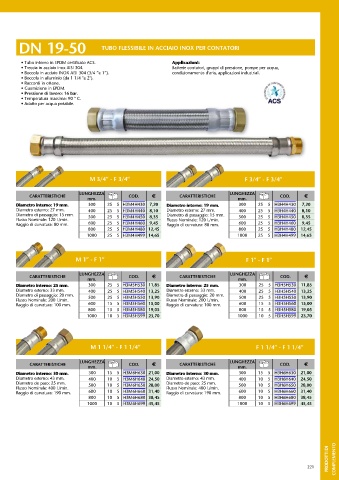

Page 221 - ATUSA - LISTINO 2023

DN 19-50 TUBO FLESSIBILE IN ACCIAIO INOX PER CONTATORI

• Tubo interno in EPDM certificato ACS. Applicazioni:
• Treccia in acciaio inox AISI 304. Batterie contatori, gruppi di pressione, pompe per acqua,
• Boccola in acciaio INOX AISI 304 (3/4 ”e 1”). condizionamento d'aria, applicazioni industriali.
• Boccola in alluminio (da 1 1/4 "a 2").
• Raccordi in ottone.
• Guarnizione in EPDM.
• Pressione di lavoro: 16 bar.
• Temperatura massima: 90 ° C.
• Adatto per acqua potabile.

M 3/4” - F 3/4” F 3/4” - F 3/4”

LUNGHEZZA LUNGHEZZA
CARATTERISTICHE COD. E CARATTERISTICHE COD. E
mm. mm.
Diametro interno: 19 mm. 300 25 5 H3M4H430 7,20 Diametro interno: 19 mm. 300 25 5 H3H4H430 7,20
Diametro esterno: 27 mm. 400 25 5 H3M4H440 8,10 Diametro esterno: 27 mm. 400 25 5 H3H4H440 8,10
Diametro di passaggio: 15 mm. 500 25 5 H3M4H450 8,35 Diametro di passaggio: 15 mm. 500 25 5 H3H4H450 8,35
Flusso Nominale: 120 l./min. Flusso Nominale: 120 l./min.
Raggio di curvatura: 80 mm. 600 25 5 H3M4H460 9,45 Raggio di curvatura: 80 mm. 600 25 5 H3H4H460 9,45
800 25 5 H3M4H480 12,45 800 25 5 H3H4H480 12,45
1000 25 5 H3M4H499 14,65 1000 25 5 H3H4H499 14,65

M 1” - F 1” F 1” - F 1”

LUNGHEZZA LUNGHEZZA
CARATTERISTICHE COD. E CARATTERISTICHE COD. E
mm. mm.
Diametro interno: 25 mm. 300 25 5 H3M5H530 11,85 Diametro interno: 25 mm. 300 25 5 H3H5H530 11,85
Diametro esterno: 33 mm. 400 25 5 H3M5H540 13,25 Diametro esterno: 33 mm. 400 25 5 H3H5H540 13,25
Diametro di passaggio: 20 mm. 500 25 5 H3M5H550 13,90 Diametro di passaggio: 20 mm. 500 25 5 H3H5H550 13,90
Flusso Nominale: 200 l./min. Flusso Nominale: 200 l./min.
Raggio di curvatura: 100 mm. 600 15 5 H3M5H560 15,00 Raggio di curvatura: 100 mm. 600 15 5 H3H5H560 15,00
800 15 5 H3M5H580 19,05 800 15 5 H3H5H580 19,05
1000 10 5 H3M5H599 23,70 1000 10 5 H3H5H599 23,70

M 1 1/4” - F 1 1/4” F 1 1/4” - F 1 1/4”

LUNGHEZZA LUNGHEZZA
CARATTERISTICHE COD. E CARATTERISTICHE COD. E
mm. mm.
Diametro interno: 30 mm. 300 15 5 H3M6H630 21,00 Diametro interno: 30 mm. 300 15 5 H3H6H630 21,00
Diametro esterno: 43 mm. 400 10 5 H3M6H640 24,50 Diametro esterno: 43 mm. 400 10 5 H3H6H640 24,50
Diametro de paso: 25 mm. 500 10 5 H3M6H650 28,00 Diametro de paso: 25 mm. 500 10 5 H3H6H650 28,00
Flusso Nominale: 400 l./min. Flusso Nominale: 400 l./min.
Raggio di curvatura: 190 mm. 600 10 5 H3M6H660 31,40 Raggio di curvatura: 190 mm. 600 10 5 H3H6H660 31,40
800 10 5 H3M6H680 38,45 800 10 5 H3H6H680 38,45
1000 10 5 H3M6H699 45,45 1000 10 5 H3H6H699 45,45

PRODOTTI DI COMPLEMENTO

221
