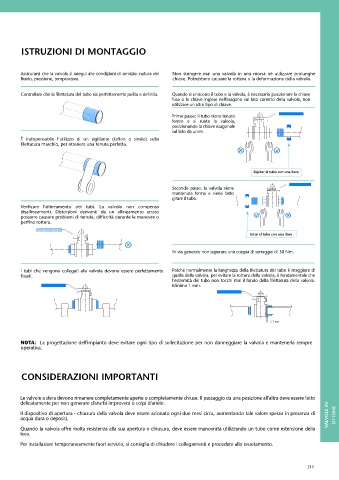

ISTRUZIONI DI MONTAGGIO

Assicurarsi che la valvola si adegui alle condizioni di servizio: natura del Non stringere mai una valvola in una morsa né utilizzare prolunghe
fluido, pressione, temperatura. chiave. Potrebbero causare la rottura o la deformazione della valvola.

Controllare che la filettatura del tubo sia perfettamente pulita e definita. Quando si uniscono il tubo e la valvola, è necessario posizionare la chiave
fissa o la chiave inglese nell'esagono sul lato corretto della valvola, non
utilizzare un altro tipo di chiave.

Primo passo: il tubo viene tenuto
fermo e si ruota la valvola,
posizionando la chiave esagonale
sul lato da unire.
È indispensabile l’utilizzo di un sigillante (teflon o simile) sulla
filettatura maschio, per ottenere una tenuta perfetta.

Sujetar el tubo con una llave

Secondo passo: la valvola viene
mantenuta ferma e viene fatto
girare il tubo.
Verificare l'allineamento dei tubi. La valvola non compensa
disallineamenti. Distorsioni derivanti da un allineamento errato
possono causare problemi di tenuta, difficoltà durante le manovre o
perfino rottura.

Girar el tubo con una llave

In via generale non superare una coppia di serraggio di 30 Nm.

I tubi che vengono collegati alla valvola devono essere perfettamente Poiché normalmente la lunghezza della filettatura del tubo è maggiore di
fissati. quella della valvola, per evitare la rottura della valvola, è fondamentale che
l'estremità del tubo non tocchi mai il fondo della filettatura della valvola.
Minimo 1 mm.

NOTA: La progettazione dell'impianto deve evitare ogni tipo di sollecitazione per non danneggiare la valvola e mantenerla sempre
operativa.

CONSIDERAZIONI IMPORTANTI

Le valvole a sfera devono rimanere completamente aperte o completamente chiuse. Il passaggio da una posizione all'altra deve essere fatto
delicatamente per non generare disturbi improvvisi o colpi d'ariete.
Il dispositivo di apertura - chiusura della valvola deve essere azionato ogni due mesi circa, aumentando tale valore spesso in presenza di VALVOLE IN
acqua dura o depositi. OTTONE
Quando la valvola offre molta resistenza alla sua apertura o chiusura, deve essere manovrata utilizzando un tubo come estensione della
leva.

Per installazioni temporaneamente fuori servizio, si consiglia di chiudere i collegamenti e procedere allo svuotamento.
