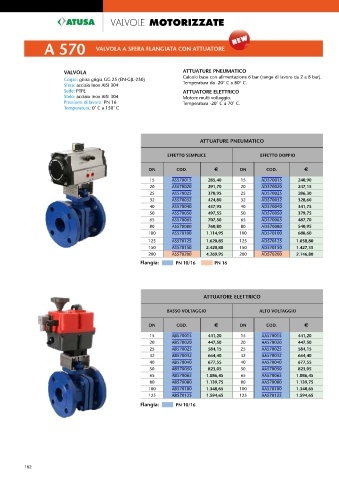

Page 182 - ATUSA - LISTINO 2023

VALVOLE MOTORIZZATE

A 570 VALVOLA A SFERA FLANGIATA CON ATTUATORE

VALVOLA ATTUATURE PNEUMATICO
Corpo: ghisa grigia GG 25 (EN-GJL-250) Calcolo base con alimentazione 6 bar (range di lavoro da 2 a 8 bar).
Sfera: acciaio Inox AISI 304 Temperatura da -20° C a 80° C.
Sede: PTFE ATTUATORE ELETTRICO
Stelo: acciaio Inox AISI 304 Motore multi voltaggio.
Pressione di lavoro: PN 16 Temperatura -20˚ C a 70˚ C.
Temperatura: 0˚ C a 150˚ C

ATTUATURE PNEUMATICO

EFFETTO SEMPLICE EFFETTO DOPPIO

DN COD. € DN COD. €
15 AS570015 285,40 15 AD570015 240,90
20 AS570020 291,70 20 AD570020 247,15
25 AS570025 370,95 25 AD570025 286,30
32 AS570032 424,80 32 AD570032 328,60
40 AS570040 437,95 40 AD570040 341,75
50 AS570050 497,55 50 AD570050 379,75
65 AS570065 707,50 65 AD570065 487,70
80 AS570080 760,80 80 AD570080 540,95
100 AS570100 1.114,95 100 AD570100 688,60
125 AS570125 1.620,85 125 AD570125 1.038,80
150 AS570150 2.420,80 150 AD570150 1.427,35
200 AS570200 4.269,95 200 AD570200 2.146,80
Flangia: PN 10/16 PN 16

ATTUATORE ELETTRICO

BASSO VOLTAGGIO ALTO VOLTAGGIO

DN COD. € DN COD. €
15 AB570015 441,20 15 AA570015 441,20
20 AB570020 447,50 20 AA570020 447,50
25 AB570025 584,15 25 AA570025 584,15
32 AB570032 664,40 32 AA570032 664,40
40 AB570040 677,55 40 AA570040 677,55
50 AB570050 823,05 50 AA570050 823,05
65 AB570065 1.086,45 65 AA570065 1.086,45
80 AB570080 1.139,75 80 AA570080 1.139,75
100 AB570100 1.348,65 100 AA570100 1.348,65
125 AB570125 1.594,65 125 AA570125 1.594,65
Flangia: PN 10/16

182
