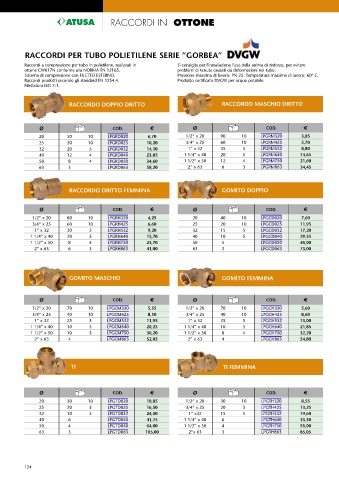

Page 124 - ATUSA - LISTINO 2023
P. 124
RACCORDI IN OTTONE
RACCORDI PER TUBO POLIETILENE SERIE ”GORBEA”
Raccordi a compressione per tubo in polietilene, realizzati in Si consiglia per l'installazione l'uso della anima di rinforzo, per evitare
ottone CW617N conforme alla NORMA EN 12165. problemi di tenuta causati da deformazioni nel tubo.
Sistema di compressione con FILETTO ESTERNO. Pressione massima di lavoro: PN 25. Temperatura massima di lavoro: 60° C.
Raccordi prodotti secondo gli standard EN 1254.4. Prodotto certificato DVGW per acqua potabile.
Filettatura ISO 7-1.
RACCORDO DOPPIO DRITTO RACCORDO MASCHIO DRITTO
Ø COD. E Ø COD. E
20 50 10 LPGRD020 6,70 1/2” x 20 90 10 LPGRM320 3,85
25 30 10 LPGRD025 10,20 3/4” x 25 60 10 LPGRM425 5,70
32 20 5 LPGRD032 14,10 1” x 32 35 5 LPGRM532 8,80
40 12 4 LPGRD040 23,85 1 1/4” x 40 20 5 LPGRM640 14,65
50 8 4 LPGRD050 34,60 1 1/2” x 50 12 4 LPGRM750 21,60
63 3 LPGRD063 58,20 2” x 63 6 3 LPGRM863 34,45
RACCORDO DRITTO FEMMINA GOMITO DOPPIO
Ø COD. E Ø COD. E
1/2” x 20 80 10 LPGRH320 4,25 20 40 10 LPGCD020 7,60
3/4” x 25 60 10 LPGRH425 6,60 25 20 10 LPGCD025 11,95
1” x 32 30 5 LPGRH532 9,20 32 15 5 LPGCD032 17,20
1 1/4” x 40 20 5 LPGRH640 15,70 40 10 5 LPGCD040 29,55
1 1/2” x 50 8 4 LPGRH750 23,70 50 5 LPGCD050 45,00
2” x 63 6 3 LPGRH863 41,00 63 3 LPGCD063 73,00
GOMITO MASCHIO GOMITO FEMMINA
Ø COD. E Ø COD. E
1/2” x 20 70 10 LPGCM320 5,35 1/2” x 20 70 10 LPGCH320 5,60
3/4” x 25 40 10 LPGCM425 8,10 3/4” x 25 40 10 LPGCH425 8,60
1” x 32 25 5 LPGCM532 11,95 1” x 32 25 5 LPGCH532 13,00
1 1/4” x 40 10 5 LPGCM640 20,25 1 1/4” x 40 10 5 LPGCH640 21,85
1 1/2” x 50 10 5 LPGCM750 30,20 1 1/2” x 50 8 4 LPGCH750 32,20
2” x 63 4 LPGCM863 52,05 2” x 63 4 LPGCH863 54,80
TI TI FEMMINA
Ø COD. E Ø COD. E
20 30 10 LPGTD020 10,85 1/2” x 20 30 10 LPGTH320 8,55
25 20 5 LPGTD025 16,50 3/4” x 25 20 5 LPGTH425 13,25
32 10 5 LPGTD032 24,50 1” x32 15 5 LPGTH532 19,60
40 6 LPGTD040 41,75 1 1/4” x 40 6 LPGTH640 33,30
50 4 LPGTD050 64,00 1 1/2” x 50 4 LPGTH750 55,00
63 3 LPGTD063 105,00 2”x 63 3 LPGTH863 85,05
124
