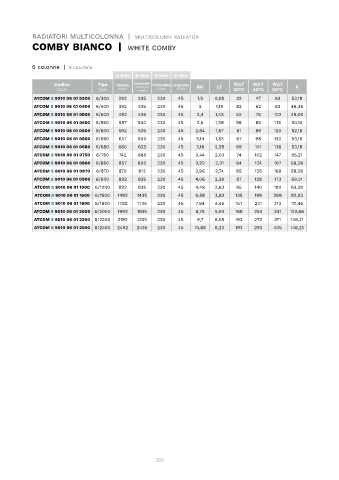

Page 293 - ERCOS - LISTINO BATHROOM EXPERIENCE

RADIATORI MULTICOLONNA | MULTICOLUMN RADIATOR RADIATORI MULTICOLONNA | MULTICOLUMN RADIATOR
COMBY BIANCO | WHITE COMBY COMBY BIANCO | WHITE COMBY

4 colonne | 4 columns 6 colonne | 6 columns
A mm B mm C mm D mm A mm B mm C mm D mm
Interasse
Codice Tipo Altezza Centre Profondità Larghezza KG LT W∆T W∆T W∆T € Codice Tipo Altezza Interasse Profondità Larghezza KG LT W∆T W∆T W∆T €
Centre to
Code Type Height to centre Depth Width 30°C 40°C 50°C Code Type Height centre Depth Width 30°C 40°C 50°C
distance
ATCOM S 9010 04 01 0300 4/300 292 235 148 45 1,09 0,66 23 33 44 26,14 ATCOM S 9010 06 01 0300 6/300 292 235 230 45 1,5 0,95 32 47 63 53,18
ATCOM S 9010 04 01 0400 4/400 392 335 148 45 1,37 0,82 29 42 56 27,40 ATCOM S 9010 06 01 0400 6/400 392 335 230 45 2 1,19 42 62 83 48,35
ATCOM S 9010 04 01 0500 4/500 492 435 148 45 1,65 0,98 36 51 68 25,56 ATCOM S 9010 06 01 0500 6/500 492 435 230 45 2,4 1,43 52 76 102 48,06
ATCOM S 9010 04 01 0560 4/560 557 500 148 45 1,81 1,08 40 57 76 26,32 ATCOM S 9010 06 01 0560 6/560 557 500 230 45 2,6 1,59 58 85 114 50,10
ATCOM S 9010 04 01 0600 4/600 592 535 148 45 1,93 1,14 42 60 80 23,51 ATCOM S 9010 06 01 0600 6/600 592 535 230 45 2,84 1,67 61 89 120 52,16
ATCOM S 9010 04 01 0630 4/630 629 572 148 45 2,01 1,19 44 63 84 27,98 ATCOM S 9010 06 01 0660 6/660 657 600 230 45 3,14 1,83 67 98 132 53,18
ATCOM S 9010 04 01 0660 4/660 657 600 148 45 2,09 1,24 46 66 88 24,54 ATCOM S 9010 06 01 0680 6/680 680 623 230 45 3,18 2,28 69 101 136 53,18
ATCOM S 9010 04 01 0680 4/680 680 623 148 45 2,15 1,27 47 68 91 24,54 ATCOM S 9010 06 01 0750 6/750 742 685 230 45 3,44 2,03 74 102 147 55,21
ATCOM S 9010 04 01 0750 4/750 742 685 148 45 2,31 1,38 51 74 99 26,59 ATCOM S 9010 06 01 0860 6/860 857 800 230 45 3,92 2,31 84 124 167 58,28
ATCOM S 9010 04 01 0760 4/760 757 700 148 45 2,37 1,40 52 75 100 28,13 ATCOM S 9010 06 01 0870 6/870 870 813 230 45 3,96 2,74 85 125 169 58,28
ATCOM S 9010 04 01 0860 4/860 857 800 148 45 2,56 1,56 58 84 113 28,13 ATCOM S 9010 06 01 0900 6/900 892 835 230 45 4,06 2,39 87 128 173 59,31
ATCOM S 9010 04 01 0870 4/870 870 813 148 45 2,59 1,58 58 85 114 28,62 ATCOM S 9010 06 01 1000 6/1000 992 935 230 45 4,48 2,63 95 140 190 63,39
ATCOM S 9010 04 01 0900 4/900 892 835 148 45 2,67 1,62 60 87 117 30,17 ATCOM S 9010 06 01 1500 6/1500 1492 1435 230 45 6,58 3,83 135 199 269 92,03
ATCOM S 9010 04 01 1000 4/1000 992 935 148 45 2,95 1,76 66 96 129 32,72 ATCOM S 9010 06 01 1800 6/1800 1792 1735 230 45 7,84 4,45 157 231 313 111,45
ATCOM S 9010 04 01 1500 4/1500 1492 1435 148 45 4,35 2,56 92 136 184 52,16 ATCOM S 9010 06 01 2000 6/2000 1992 1935 230 45 8,76 5,03 168 250 341 120,66
ATCOM S 9010 04 01 1800 4/1800 1792 1735 148 45 5,15 3,02 108 160 217 60,33 ATCOM S 9010 06 01 2200 6/2200 2192 2135 230 45 9,7 6,05 182 272 371 146,21
ATCOM S 9010 04 01 2000 4/2000 1992 1935 148 45 5,71 3,34 119 176 238 67,49 ATCOM S 9010 06 01 2500 6/2500 2492 2435 230 45 10,86 6,23 193 293 405 146,21
ATCOM S 9010 04 01 2200 4/2200 2192 2135 148 45 6,2 3,66 131 192 258 89,98
ATCOM S 9010 04 01 2500 4/2500 2492 2435 148 45 7,11 4,13 148 216 289 89,98

5 colonne | 5 columns
A mm B mm C mm D mm
Interasse
Codice Tipo Altezza Centre Profondità Larghezza KG LT W∆T W∆T W∆T €
Code Type Height to centre Depth Width 30°C 40°C 50°C
distance
ATCOM S 9010 05 01 0300 5/300 292 235 189 45 1,27 0,77 28 41 54 50,90
ATCOM S 9010 05 01 0400 5/400 392 335 189 45 1,62 0,97 36 52 69 45,10
ATCOM S 9010 05 01 0500 5/500 492 435 189 45 1,99 1,17 44 63 85 43,38
ATCOM S 9010 05 01 0560 5/560 557 500 189 45 2,22 1,3 49 71 94 43,97
ATCOM S 9010 05 01 0600 5/600 592 535 189 45 2,39 1,37 51 74 99 46,01
ATCOM S 9010 05 01 0660 5/660 657 600 189 45 2,61 1,5 56 81 108 48,58
ATCOM S 9010 05 01 0680 5/680 680 623 189 45 2,68 1,55 57 83 112 48,58
ATCOM S 9010 05 01 0750 5/750 742 685 189 45 2,92 1,67 62 90 121 50,10
ATCOM S 9010 05 01 0860 5/860 857 800 189 45 3,23 1,9 69 102 137 53,18
ATCOM S 9010 05 01 0870 5/870 870 813 189 45 3,27 1,9 70 103 138 54,19
ATCOM S 9010 05 01 0900 5/900 892 835 189 45 3,39 1,97 72 105 141 55,21
ATCOM S 9010 05 01 1000 5/1000 992 935 189 45 3,47 2,16 78 115 155 57,26
ATCOM S 9010 05 01 1500 5/1500 1492 1435 189 45 5,44 3,17 111 164 221 77,71
ATCOM S 9010 05 01 1800 5/1800 1792 1735 189 45 6,54 3,69 130 192 259 88,95
ATCOM S 9010 05 01 2000 5/2000 1992 1935 189 45 7,24 4,09 143 211 285 98,16
ATCOM S 9010 05 01 2200 5/2200 2192 2135 189 45 7,99 4,49 156 230 310 117,58
ATCOM S 9010 05 01 2500 5/2500 2492 2435 189 45 8,99 5,11 175 257 346 117,58

292 293
