P. 11

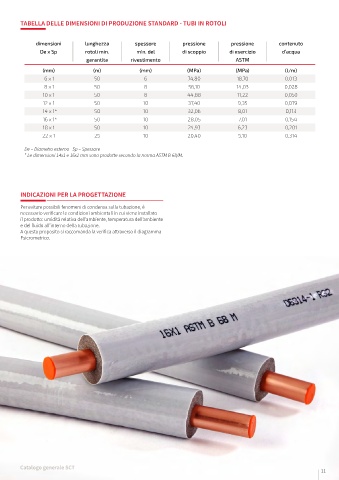

TABELLA DELLE DIMENSIONI DI PRODUZIONE STANDARD - TUBI IN ROTOLI
dimensioni lunghezza spessore pressione pressione contenuto
De x Sp rotoli min. min. del di scoppio di esercizio d’acqua
garantita rivestimento ASTM
(mm) (m) (mm) (MPa) (MPa) (l/m)
6 x 1 50 6 74,80 18,70 0,013
8 x 1 50 8 56,10 14,03 0,028
10 x 1 50 8 44,88 11,22 0,050
12 x 1 50 10 37,40 9,35 0,079
14 x 1* 50 10 32,06 8,01 0,113
16 x 1* 50 10 28,05 7,01 0,154
18 x 1 50 10 24,93 6,23 0,201
22 x 1 25 10 20,40 5,10 0,314
De = Diametro esterno Sp = Spessore
* Le dimensioni 14x1 e 16x1 mm sono prodotte secondo la norma ASTM B 68/M.
INDICAZIONI PER LA PROGETTAZIONE
Per evitare possibili fenomeni di condensa sulla tubazione, è
necessario verificare le condizioni ambientali in cui viene installato
il prodotto: umidità relativa dell’ambiente, temperatura dell’ambiente
e del fluido all’interno della tubazione.
A questo proposito si raccomanda la verifica attraverso il diagramma
Psicrometrico.
