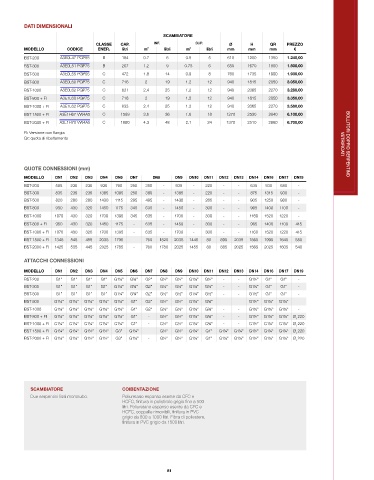

DATI DIMENSIONALI
SCAMBIATORE
CLASSE CAP. INF. SUP. Ø H QR PREZZO
MODELLO CODICE ENER. litri m 2 litri m 2 litri mm mm mm €
BST-200 A3E0L47 PGP55 B 184 0.7 6 0.5 5 610 1200 1350 1.240,00
BST-300 A3E0L51 PGP75 B 267 1.2 9 0.75 6 650 1670 1800 1.500,00
BST-500 A3E0L55 PGP55 C 472 1.8 14 0.9 8 760 1735 1900 1.930,00
BST-800 A3E0L60 PGP75 C 716 2 19 1.2 12 940 1815 2050 3.050,00
BST-1000 A3E0L62 PGP75 C 831 2.4 25 1.2 12 940 2065 2270 3.280,00
BST-800 + FI A3E1L60 PGP75 C 718 2 19 1.2 12 940 1815 2050 3.350,00
BST-1000 + FI A3E1L62 PGP75 C 833 2.4 25 1.2 12 940 2065 2270 3.580,00
BST-1500 + FI A3E1H67 VW4A5 C 1589 3.6 36 1.6 18 1270 2530 2840 6.100,00
BST-2000 + FI A3E1H70 VW4A5 C 1880 4.3 48 2.1 24 1370 2510 2860 6.700,00
Fl: Versione con flangia
Qr: quota di ribaltamento VETRIFICATI BOLLITORI DOPPIO SERPENTINO

QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN3 DN4 DN6 DN7 DN8 DN9 DN10 DN11 DN12 DN13 DN14 DN16 DN17 DN19
BST-200 585 235 235 935 760 250 350 - 935 - 220 - - 635 930 680 -
BST-300 835 235 235 1385 1095 250 380 - 1385 - 220 - - 875 1315 930 -
BST-500 820 280 280 1430 1115 295 495 - 1430 - 265 - - 905 1250 980 -
BST-800 950 430 320 1450 1175 345 635 - 1450 - 300 - - 965 1400 1100 -
BST-1000 1070 430 320 1700 1395 345 635 - 1700 - 300 - - 1160 1520 1220 -
BST-800 + FI 950 430 320 1450 1175 - 635 - 1450 - 300 - - 965 1400 1100 415
BST-1000 + FI 1070 430 320 1700 1395 - 635 - 1700 - 300 - - 1160 1520 1220 415
BST-1500 + FI 1345 545 455 2035 1795 - 760 1820 2035 1445 80 895 2035 1565 1995 1645 550
BST-2000 + FI 1425 535 445 2025 1785 - 760 1780 2025 1455 80 885 2025 1565 2025 1605 540
ATTACCHI CONNESSIONI

MODELLO DN1 DN2 DN3 DN4 DN5 DN6 DN7 DN8 DN9 DN10 DN11 DN12 DN13 DN14 DN16 DN17 DN19
BST-200 G1” G1” G1” G1” G1¼” G¾” G2” G½” G½” G1¼” G½” - - G1½” G1” G1” -
BST-300 G1” G1” G1” G1” G1¼” G¾” G2” G½” G½” G1¼” G½” - - G1½” G1” G1” -
BST-500 G1” G1” G1” G1” G1¼” G¾” G2” G½” G½” G1¼” G½” - - G1½” G1” G1” -
BST-800 G1¼” G1¼” G1¼” G1¼” G1¼” G1” G2” G½” G½” G1¼” G¾” - - G1½” G1¼” G1¼” -
BST-1000 G1¼” G1¼” G1¼” G1¼” G1¼” G1” G2” G½” G½” G1¼” G¾” - - G1½” G1¼” G1¼” -
BST-800 + FI G1¼” G1¼” G1¼” G1¼” G1¼” G1” - G½” G½” G1¼” G¾” - - G1½” G1¼” G1¼” Ø 220
i
BST-1000 + FI G1¼” G1¼” G1¼” G1¼” G1¼” G1” - G½” G½” G1¼” G¾” - - G1½” G1¼” G1¼” Ø 220
i
BST-1500 + FI G1¼” G1¼” G1½” G1½” G3” G1¼” - G½” G½” G1¼” G1” G1¼” G1¼” G1½” G1¼” G1¼” Ø 220
i
BST-2000 + FI G1¼” G1¼” G1½” G1½” G3” G1¼” - G½” G½” G1¼” G1” G1¼” G1¼” G1½” G1¼” G1¼” Ø 220
i

SCAMBIATORE COIBENTAZIONE
Due serpentini fissi monotubo. Poliuretano espanso esente da CFC e
HCFC, finitura in polistirolo grigio fino a 500
litri. Poliuretano espanso esente da CFC e
HCFC, coppelle rimovibili, finitura in PVC
grigio da 800 a 1000 litri. Fibra di poliestere,
finitura in PVC grigio da 1500 litri.
