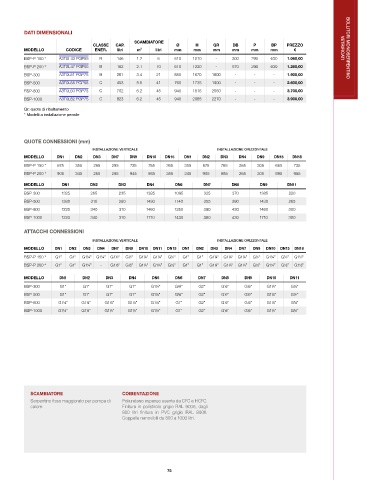

Page 76 - ELBI - LISTINO TERMOIDRAULICA 50

DATI DIMENSIONALI

SCAMBIATORE
CLASSE CAP. Ø H QR DB P BP PREZZO
MODELLO CODICE ENER. litri m 2 litri mm mm mm mm mm mm € VETRIFICATI BOLLITORI MONOSERPENTINO
BSP-P 150 * A3TSL43 PGP55 B 146 1.2 6 610 1010 - 300 290 630 1.060,00
BSP-P 200 * A3TSL47 PGP55 B 182 2.1 10 610 1230 - 570 290 630 1.260,00
BSP-300 A3T0L51 PGP75 B 261 3.4 21 650 1670 1800 - - - 1.900,00
BSP-500 A3T0L55 PGP55 C 453 5.5 41 760 1735 1900 - - - 2.600,00
BSP-800 A3T0L60 PGP75 C 702 6.2 45 940 1815 2050 - - - 3.700,00
BSP-1000 A3T0L62 PGP75 C 823 6.2 45 940 2065 2270 - - - 3.900,00
Qr: quota di ribaltamento
* Modelli a installazione pensile

QUOTE CONNESSIONI (mm)
INSTALLAZIONE VERTICALE INSTALLAZIONE ORIZZONTALE
MODELLO DN1 DN2 DN3 DN7 DN9 DN10 DN15 DN1 DN2 DN3 DN4 DN9 DN15 DN18
BSP-P 150 * 675 355 265 295 725 755 365 355 675 765 265 305 665 735
BSP-P 200 * 905 345 265 295 945 985 355 345 905 985 265 305 895 955
MODELLO DN1 DN2 DN3 DN4 DN6 DN7 DN8 DN9 DN11
BSP-300 1325 265 235 1385 1095 325 370 1385 220
BSP-500 1380 310 280 1430 1140 355 390 1430 265
BSP-800 1220 340 310 1460 1250 380 430 1460 300
BSP-1000 1220 340 310 1710 1430 380 430 1710 300

ATTACCHI CONNESSIONI
INSTALLAZIONE VERTICALE INSTALLAZIONE ORIZZONTALE
MODELLO DN1 DN2 DN3 DN4 DN7 DN9 DN10 DN11 DN15 DN1 DN2 DN3 DN4 DN7 DN9 DN10 DN15 DN18
BSP-P 150 * G1” G1” G1¼” G1¼” G1½” G½” G1¼” G1¼” G½” G1” G1” G1¼” G1¼” G1¼” G½” G1¼” G½” G1½”
BSP-P 200 * G1” G1” G1¼” - G1½” G½” G1¼” G1¼” G½” G1” G1” G1¼” G1¼” G1¼” G½” G1¼” G½” G1½”
MODELLO DN1 DN2 DN3 DN4 DN5 DN6 DN7 DN8 DN9 DN10 DN11
BSP-300 G1” G1” G1” G1” G1¼” G¾” G2” G½” G½” G1¼” G½”
BSP-500 G1” G1” G1” G1” G1¼” G¾” G2” G½” G½” G1¼” G½”
BSP-800 G1¼” G1¼” G1¼” G1¼” G1¼” G1” G2” G½” G½” G1¼” G¾”
BSP-1000 G1¼” G1¼” G1¼” G1¼” G1¼” G1” G2” G½” G½” G1¼” G¾”

SCAMBIATORE COIBENTAZIONE
Serpentino fisso maggiorato per pompa di Poliuretano espanso esente da CFC e HCFC.
calore. Finitura in polistirolo grigio RAL 9006, dagli
800 litri finitura in PVC grigio RAL 9006.
Coppelle removibili da 800 a 1000 litri.
