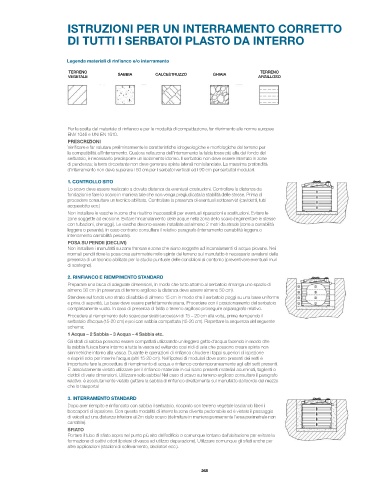

Page 269 - ELBI - LISTINO TERMOIDRAULICA 50

ISTRUZIONI PER UN INTERRAMENTO CORRETTO
DI TUTTI I SERBATOI PLASTO DA INTERRO

Legenda materiali di rinfianco e/o interramento
TERRENO TERRENO
VEGETALE SABBIA CALCESTRUZZO GHIAIA ARGILLOSO

Per la scelta del materiale di rinfianco e per le modalità di compattazione, far riferimento alle norme europee
ENV 1046 e UNI EN 1610.
PRESCRIZIONI
Verificare e far valutare preliminarmente le caratteristiche idrogeologiche e morfologiche del terreno per
la compatibilità all’interramento. Qualora nella zona dell’interramento la falda fosse più alta del fondo del
serbatoio, è necessario predisporre un isolamento idoneo. Il serbatoio non deve essere interrato in zone
di pendenza; la terra circostante non deve generare spinte laterali non bilanciate. La massima profondità
d’interramento non deve superare i 50 cm per i serbatoi verticali ed i 90 cm per serbatoi modulari.

1. CONTROLLO SITO
Lo scavo deve essere realizzato a dovuta distanza da eventuali costruzioni. Controllare la distanza da
fondazioni e fare lo scavo in maniera tale che non venga pregiudicata la stabilità delle stesse. Prima di
procedere consultare un tecnico abilitato. Controllare la presenza di eventuali sottoservizi (cavidotti, tubi
acquedotto ecc.)
Non installare le vasche in zone che risultino inaccessibili per eventuali riparazioni e sostituzioni. Evitare le
zone soggette ad erosione. Evitare l’incanalamento delle acque nella zona dello scavo (regimentare le stesse
con tubazioni, drenaggi). Le vasche devono essere installate ad almeno 2 metri da strade (zone a carrabilità
leggera o pesante), in caso contrario consultare il relativo paragrafo (interramento carrabilità leggera o
interramento carrabilità pesante).
POSA SU PENDII (DECLIVI)
Non installare i manufatti su zone franose e zone che siano soggette ad incanalamenti di acque piovane. Nei
normali pendii dove la posa crea asimmetrie nelle spinte del terreno sul manufatto è necessario avvalersi della
presenza di un tecnico abilitato per lo studio puntuale delle condizioni al contorno (preventivare eventuali muri
di sostegno).
2. RINFIANCO E RIEMPIMENTO STANDARD
Preparare una buca di adeguate dimensioni, in modo che tutto attorno al serbatoio rimanga uno spazio di
almeno 30 cm (in presenza di terreno argilloso la distanza deve essere almeno 50 cm).
Stendere sul fondo uno strato di sabbia di almeno 15 cm in modo che il serbatoio poggi su una base uniforme
e priva di asperità. La base deve essere perfettamente piana. Procedere con il posizionamento del serbatoio
completamente vuoto. In caso di presenza di falda o terreno argilloso proseguire al paragrafo relativo.
Procedere al riempimento dello scavo per strati successivi di 15 – 20 cm alla volta, prima riempendo il
serbatoio d’acqua (15-20 cm) e poi con sabbia compattata (15-20 cm). Rispettare la sequenza del seguente
schema:
1 Acqua – 2 Sabbia – 3 Acqua – 4 Sabbia etc.
Gli strati di sabbia possono essere compattati utilizzando un leggero getto d’acqua facendo in modo che
la sabbia fluisca bene intorno a tutta la vasca ed evitando così nidi di aria che possono creare spinte non
simmetriche intorno alla vasca. Durante le operazioni di rinfianco chiudere i tappi superiori di ispezione
e riaprirli solo per inserire l’acqua (altri 15-20 cm). Nell’ipotesi di modulari dove sono presenti dei setti è
importante fare la procedura di riempimento di acqua e rinfianco contemporaneamente agli altri setti presenti.
E’ assolutamente vietato utilizzare per il rinfianco materiale in cui siano presenti materiali acuminati, taglienti o
ciottoli di varie dimensioni. Utilizzare solo sabbia! Nel caso di scavo su terreno argilloso consultare il paragrafo
relativo. è assolutamente vietato gettare la sabbia di rinfianco direttamente sul manufatto dal bordo del mezzo
che lo trasporta!

3. INTERRAMENTO STANDARD
Dopo aver riempito e rinfiancato con sabbia il serbatoio, ricoprirlo con terreno vegetale lasciando liberi i
boccaporti di ispezione. Con questa modalità di interro la zona diventa pedonabile ed è vietato il passaggio
di veicoli ad una distanza inferiore ai 2m dallo scavo (delimitare in maniera permanente l’area perimetrale non
carrabile).
SFIATO
Portare il tubo di sfiato sopra nel punto più alto dell’edificio o comunque lontano dall’abitazione per evitare la
formazione di cattivi odori (ipotesi di vasca ad utilizzo depurazione). Utilizzare comunque gli sfiati anche per
altre applicazioni (stazioni di sollevamento, deoliatori ecc.).

268
