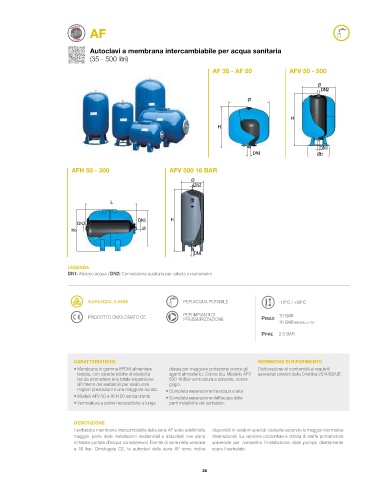

Page 25 - ELBI - LISTINO TERMOIDRAULICA 50

AF

Autoclavi a membrana intercambiabile per acqua sanitaria
(35 - 500 litri)

AF 35 - AF 50 AFV 50 - 500

Ø
DN2
Ø

H
H

DN1
DN1 Øb

AFH 50 - 300 AFV 500 16 BAR

Ø
DN2

L

DN1 H
DN2
Ø
H0

DN1

LEGENDA
DN1: Attacco acqua | DN2: Connessione ausiliaria per valvola o manometro

GARANZIA: 2 ANNI PER ACQUA POTABILE -10°C / +99°C

PRODOTTO OMOLOGATO CE PER IMPIANTI DI 10 BAR
PRESSURIZZAZIONE
16 BAR MODELLI /16
2.5 BAR

CARATTERISTICHE NORMATIVE DI RIFERIMENTO
• Membrana in gomma EPDM alimentare durata per maggiore protezione contro gli Dichiarazione di conformità ai requisiti
testata, con caratteristiche di elasticità agenti atmosferici. Colore blu. Modello AFV essenziali previsti dalla Direttiva 2014/68/UE
tali da permettere una totale espansione 500 16 Bar verniciatura a solvente, colore
all’interno del serbatoio per assicurare grigio.
migliori prestazioni e una maggiore durata. • Completa separazione tra acqua e aria.
• Modelli AFV 50 e AFH 50 senza tirante • Completa separazione dell’acqua dalle
• Verniciatura a polveri epossidiche a lunga parti metalliche del serbatoio.

DESCRIZIONE
I serbatoi a membrana intercambiabile della serie AF sono adatti nella disponibili in versioni speciali costruite secondo le maggiori normative
maggior parte delle installazioni residenziali e industriali ove siano internazionali. La versione orizzontale è dotata di staffa portamotore
richieste portate d’acqua considerevoli. Fornite di serie nella versione universale per consentire l’installazione della pompa direttamente
a 10 bar. Omologate CE, le autoclavi della serie AF sono inoltre sopra il serbatoio.

24
