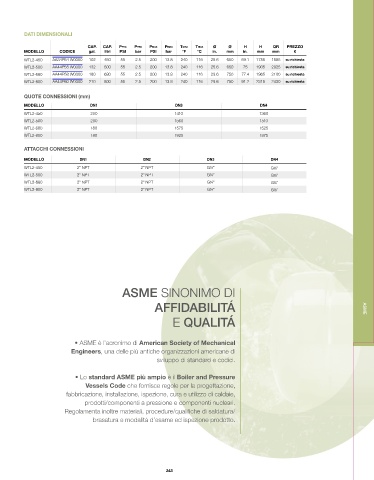

Page 244 - ELBI - LISTINO TERMOIDRAULICA 50

DATI DIMENSIONALI

CAP. CAP. P PRE P PRE P MAX P MAX T MAX T MAX Ø Ø H H QR PREZZO
MODELLO CODICE gal. litri PSI bar PSI bar °F °C in. mm in. mm mm €
WTL2-450 AA34P54 W0000 102 450 55 2.5 200 13.8 240 116 25.6 650 69.1 1755 1885 su richiesta
WTL2-500 AA44P55 W0000 132 500 55 2.5 200 13.8 240 116 25.6 650 75 1905 2025 su richiesta
WTL2-680 AA44P58 W0000 180 680 55 2.5 200 13.8 240 116 29.6 750 77.4 1965 2100 su richiesta
WTL2-800 AA44P60 W0000 210 800 55 2.5 200 13.8 240 116 29.6 750 91.2 2315 2430 su richiesta

QUOTE CONNESSIONI (mm)
MODELLO DN1 DN3 DN4
WTL2-450 200 1410 1360
WTL2-500 200 1560 1510
WTL2-680 180 1575 1525
WTL2-800 180 1925 1875

ATTACCHI CONNESSIONI
MODELLO DN1 DN2 DN3 DN4
WTL2-450 2” NPT 2” NPT G¼” G⅛”
WTL2-500 2” NPT 2” NPT G¼” G⅛”
WTL2-680 2” NPT 2” NPT G¼” G⅛”
WTL2-800 2” NPT 2” NPT G¼” G⅛”

ASME SINONIMO DI

AFFIDABILITÁ ASME

E QUALITÁ

• ASME è l’acronimo di American Society of Mechanical
Engineers, una delle più antiche organizzazioni americane di
sviluppo di standard e codici.

• Lo standard ASME più ampio è il Boiler and Pressure
Vessels Code che fornisce regole per la progettazione,
fabbricazione, installazione, ispezione, cura e utilizzo di caldaie,
prodotti/componenti a pressione e componenti nucleari.
Regolamenta inoltre materiali, procedure/qualifiche di saldatura/
brasatura e modalità d’esame ed ispezione prodotto.

243
