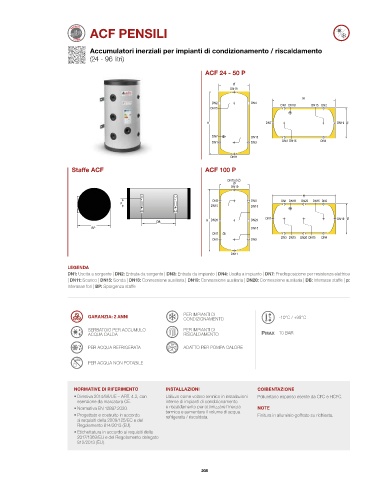

ACF PENSILI

Accumulatori inerziali per impianti di condizionamento / riscaldamento
(24 - 96 litri)

ACF 24 - 50 P

Ø
DN19
H
DN2 DN4 DN1 DN18 DN15 DN2
DN15

H DN7 DN19 Ø

DN7 DN15
DN1 DN3 DN3 DN15 DN4

DN11
Staffe ACF ACF 100 P

DN15 (x2)
Ø
DN19
H
p DN2 DN4 DN1 DN18 DN20 DN15 DN2
DN15 DN15

DB H DN20 DN20 DN7 DN19 Ø
BP DN15
DN7
DN1 DN3 DN3 DN15 DN20 DN15 DN4

DN11

LEGENDA
DN1: Uscita a sorgente | DN2: Entrata da sorgente | DN3: Entrata da impianto | DN4: Uscita a impianto | DN7: Predisposizione per resistenza elettrica
| DN11: Scarico | DN15: Sonda | DN18: Connessione ausiliaria | DN19: Connessione ausiliaria | DN20: Connessione ausiliaria | DB: Interasse staffe | p:
Interasse fori | BP: Sporgenza staffe

GARANZIA: 2 ANNI PER IMPIANTI DI -10°C / +95°C
CONDIZIONAMENTO
SERBATOIO PER ACCUMULO PER IMPIANTI DI
ACQUA CALDA RISCALDAMENTO 10 BAR

PER ACQUA REFRIGERATA ADATTO PER POMPA CALORE

PER ACQUA NON POTABILE

NORMATIVE DI RIFERIMENTO INSTALLAZIONI COIBENTAZIONE
• Direttiva 2014/68/UE – ART. 4.3, con Utilizzo come volano termico in installazioni Poliuretano espanso esente da CFC e HCFC.
esenzione da marcatura CE. interne di impianti di condizionamento
• Normativa EN 12897:2020. e riscaldamento per ottimizzare l’inerzia NOTE
termica e aumentare il volume di acqua
• Progettato e costruito in accordo refrigerata / riscaldata. Finitura in alluminio goffrato su richiesta.
ai requisiti della 2009/125/EC e del
Regolamento 814/2013 (EU).
• Etichettatura in accordo ai requisiti della
2017/1369/EU e del Regolamento delegato
812/2013 (EU).
