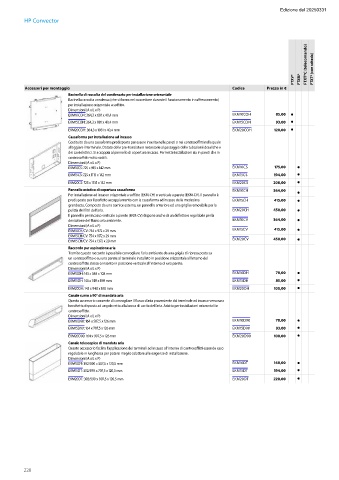

Page 228 - DAIKIN - LISTINO APRILE 2025

Edizione del 20250331
HP Convector

FTXT*C (telecomando) FTXT* (con scheda)

FTXV* FTXM*

Accessori per montaggio Codice Prezzo in €
Bacinella di raccolta del condensato per installazione orizzontale
Bacinella raccolta condensa (che si forma nel convettore durante il funzionamento in raffrescamento)
per installazione orizzontale a soffitto.
Dimensioni (A x L x P)
EKM10COH: 364,3 x 681 x 40,4 mm EKM10COH 85,00
EKM15COH: 364,3 x 881 x 40,4 mm EKM15COH 93,00
EKM20COH: 364,3 x 1081 x 40,4 mm EKM20COH 120,00
Cassaforma per installazione ad incasso
Costituito da una cassaforma predisposta per essere inserita nelle pareti o nei controsoffitti nella quale
alloggiare il terminale. Dotato delle pre-tranciature necessarie al passaggio delle tubazioni idrauliche e
dei cavi elettrici. Si accoppia al pannello di copertura incasso. Permette installazioni sia in pareti che in
controsoffitti molto sottili.
Dimensioni (A x L x P)
EKM10CS: 725 x 915 x 142 mm EKM10CS 175,00
EKM15CS: 725 x 1115 x 142 mm EKM15CS 194,00
EKM20CS: 725 x 1315 x 142 mm EKM20CS 208,00
Pannello estetico di copertura cassaforma EKM10CH 364,00
Per installazione ad incasso orizzontale a soffitto (EKM-CH) o verticale a parete (EKM-CV). Il pannello è
predisposto per il perfetto accoppiamento con la cassaforma ad incasso della medesima EKM15CH 415,00
grandezza. Composto da una cornice esterna, un pannello anteriore ed una griglia removibile per la
pulizia dei filtri dell’aria. EKM20CH 450,00
Il pannello per incasso verticale a parete (EKM-CV) dispone anche di un deflettore regolabile per la
deviazione del flusso aria ambiente. EKM10CV 364,00
Dimensioni (A x L x P)
EKM10CH/CV: 754 x 972 x 29 mm EKM15CV 415,00
EKM15CH/CV: 754 x 1172 x 29 mm
EKM15CH/CV: 754 x 1372 x 29 mm EKM20CV 450,00
Raccordo per aspirazione aria
Tramite questo raccordo è possibile convogliare l’aria ambiente da una griglia di ripresa posta su
un controsoffitto o su una parete al terminale installato in posizione orizzontale all’interno del
controsoffitto stesso o inserito in posizione verticale all’interno di una parete.
Dimensioni (A x L x P)
EKM10DH: 143 x 548 x 108 mm EKM10DH 78,00
EKM15DH: 143 x 748 x 108 mm EKM15DH 85,00
EKM20DH: 143 x 948 x 108 mm EKM20DH 100,00
Canale curvo a 90° di mandata aria
Questo accessorio consente di convogliare il flusso d’aria proveniente dal terminale ad incasso verso una
bocchetta disposta ad angolo retto alla bocca di uscita dell’aria. Adatto per installazioni orizzontali in
controsoffitto.
Dimensioni (A x L x P)
EKM10D90: 164 x 507,5 x 126 mm EKM10D90 78,00
EKM15D90: 164 x 707,5 x 126 mm EKM15D90 93,00
EKM20D90: 164 x 907,5 x 126 mm EKM20D90 100,00
Canale telescopico di mandata aria
Questo accessorio facilita l’applicazione dei terminali ad incasso all’interno di controsoffitti essendo esso
regolabile in lunghezza per potersi meglio adattare alle esigenze di installazione.
Dimensioni (A x L x P)
EKM10DT: 302/590 x 507,5 x 120,5 mm EKM10DT 168,00
EKM15DT: 302/590 x 707,5 x 120,5 mm EKM15DT 194,00
EKM20DT: 302/590 x 907,5 x 120,5 mm EKM20DT 228,00

228
