APPENDICE TECNICA APPENDICE TECNICA
PRELIEVO DAL SOTTOSUOLO E IRRIGAZIONE PRELIEVO DAL SOTTOSUOLO E IRRIGAZIONE SERVIZI DAB

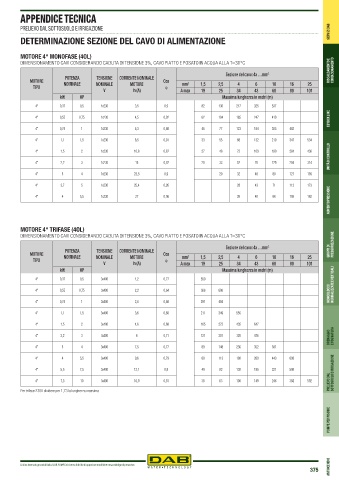

DETERMINAZIONE SEZIONE DEL CAVO DI ALIMENTAZIONE DETERMINAZIONE SEZIONE DEL CAVO DI ALIMENTAZIONE
MOTORE 4“ MONOFASE (4GG) MOTORE 4“ MONOFASE (4OL)
DIMENSIONAMENTO CAVI CONSIDERANDO CADUTA DI TENSIONE 3%, CAVO PIATTO E POSATO IN ACQUA ALLA T=30°C DIMENSIONAMENTO CAVI CONSIDERANDO CADUTA DI TENSIONE 3%, CAVO PIATTO E POSATO IN ACQUA ALLA T=30°C
Sezione del cavo: 4x …mm 2 Sezione del cavo: 4x …mm 2 RISCALDAMENTO E RISCALDAMENTO E CONDIZIONAMENTO
POTENZA TENSIONE CORRENTE NOMINALE POTENZA TENSIONE CORRENTE NOMINALE
MOTORE NOMINALE NOMINALE MOTORE Cos mm 2 1,5 2,5 4 6 10 16 25 MOTORE NOMINALE NOMINALE MOTORE Cos mm 2 1,5 2,5 4 6 10 16 25
TIPO TIPO
V In (A) A max 19 25 34 43 60 80 101 V In (A) A max 19 25 34 43 60 80 101
kW HP Massima lunghezza in metri (m) kW HP Massima lunghezza in metri (m)
4" 0,37 0,5 1x230 3,3 0,97 81 134 215 321 534 4" 0,37 0,5 1x230 3,5 0,9 82 136 217 325 537
ESYBOX LINE ESYBOX LINE
4" 0,55 0,75 1x230 4,6 0,94 60 99 159 237 393 4" 0,55 0,75 1x230 4,5 0,92 62 104 165 247 410
4" 0,75 1 1x230 6,2 0,92 45 75 120 180 297 472 4" 0,75 1 1x230 6,3 0,88 46 77 123 184 305 482
4" 1,1 1,5 1x230 8,6 0,9 33 55 88 132 219 346 533 4" 1,1 1,5 1x230 8,5 0,91 33 55 88 132 219 347 534
UNITÀ DI CONTROLLO UNITÀ DI CONTROLLO
4" 1,5 2 1x230 11 0,91 26 43 68 102 169 268 413 4" 1,5 2 1x230 10,8 0,87 27 46 73 109 180 284 436
4" 2,2 3 1x230 15 0,89 19 32 51 77 127 200 308 4" 2,2 3 1x230 15 0,87 20 33 52 78 129 204 314
4" 3 4 1x230 23,5 0,9 20 32 48 80 127 195 4" 3 4 1x230 23,5 0,9 20 32 48 80 127 195
4" 3,7 5 1x230 25 0,95 18 29 43 72 114 176 4" 3,7 5 1x230 25,4 0,95 28 43 71 112 173
AUMENTO PRESSIONE AUMENTO PRESSIONE
4" 4 5,5 1x230 27 0,96 26 40 66 105 162 4" 4 5,5 1x230 27 0,96 26 40 66 105 162
MOTORE 4“ TRIFASE (4GG) MOTORE 4“ TRIFASE (4OL)
DIMENSIONAMENTO CAVI CONSIDERANDO CADUTA DI TENSIONE 3%, CAVO PIATTO E POSATO IN ACQUA ALLA T=30°C DIMENSIONAMENTO CAVI CONSIDERANDO CADUTA DI TENSIONE 3%, CAVO PIATTO E POSATO IN ACQUA ALLA T=30°C
Sezione del cavo: 4x …mm 2 Sezione del cavo: 4x …mm 2 PRESSURIZZAZIONE
POTENZA TENSIONE CORRENTE NOMINALE POTENZA TENSIONE CORRENTE NOMINALE GRUPPI DI GRUPPI DI
MOTORE NOMINALE NOMINALE MOTORE Cos mm 2 1,5 2,5 4 6 10 16 25 MOTORE NOMINALE NOMINALE MOTORE Cos mm 2 1,5 2,5 4 6 10 16 25
TIPO TIPO
V In (A) A max 19 25 34 43 60 80 101 V In (A) A max 19 25 34 43 60 80 101
kW HP Massima lunghezza in metri (m) kW HP Massima lunghezza in metri (m)
4" 0,37 0,5 3x400 1,4 0,66 557 4" 0,37 0,5 3x400 1,2 0,77 559
MONOBLOCCO MONOBLOCCO
4" 0,55 0,75 3x400 1,9 0,72 377 4" 0,55 0,75 3x400 2,2 0,64 366 606 NORMALIZZATE E VERTICALI
4" 0,75 1 3x400 2,4 0,72 298 496 4" 0,75 1 3x400 2,6 0,68 291 484
4" 1,1 1,5 3x400 3,4 0,76 200 332 528 4" 1,1 1,5 3x400 3,6 0,68 211 349 555
4" 1,5 2 3x400 4,4 0,72 163 270 430 4" 1,5 2 3x400 4,6 0,68 165 273 435 647
DRENAGGIO DRENAGGIO E FOGNATURA
4" 2,2 3 3x400 5,9 0,78 112 186 297 443 4" 2,2 3 3x400 6 0,71 121 201 320 476
4" 3 4 3x400 8,3 0,71 88 145 231 344 566 4" 3 4 3x400 7,5 0,77 89 148 236 352 581
4" 4 5,5 3x400 10 0,79 65 109 173 258 425 4" 4 5,5 3x400 9,6 0,79 68 113 180 269 443 698
4" 5,5 7,5 3x400 14 0,74 50 83 132 196 323 507 4" 5,5 7,5 3x400 13,1 0,8 49 82 130 195 321 506 SOTTOSUOLO E IRRIGAZIONE
PRELIEVO DAL PRELIEVO DAL
4" 7,5 10 3x400 17,4 0,8 37 62 98 147 242 381 581 4" 7,5 10 3x400 16,9 0,81 38 63 100 149 246 388 592
Per trifase 230V dividere per 1,73 la lunghezza massima Per trifase 230V dividere per 1,73 la lunghezza massima
