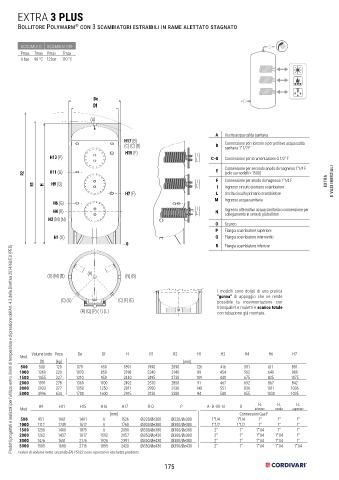

EXTRA 3 PLUS

Bollitore Polywarm con 3 scambiatori estraibili in rame alettato stagnato
®

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax
6 bar 90 °C 12 bar 110 °C

De De
Df De Df
Df
(A) (A)
(A)
A Uscita acqua calda sanitaria
H17 (B) H17 (B)
(C) (C) (B) (C) (C) (B) B Connessione per ricircolo o per prelievo acqua calda
sanitaria 1" 1/2 F
H17 (B)
H15 (F) H15 (F)
H13 (P) H13 (P) (C) (C) (B) ( I ) C-G ( I ) Connessione per strumentazione G 1/2” F
(L )
(L )
H15 (F)
H13 (P) ( I ) Connessione per secondo anodo di magnesio 1”1/4 F
(L )
R2
R2 H11 (G) H11 (G) E (solo su modelli > 1500)
( I )
R2 R1 H H9 (Q) R1 H11 (G) H H9 (Q) ( I ) F I (L ) Connessione per anodo di magnesio 1"1/4 F EXTRA E VASI INERZIALI
(L )
Ingresso circuito primario scambiatore
R1 H H9 (Q) H7 (F) H7 (F) ( I ) L Uscita circuito primario scambiatore
(L )
H6 (G) H6 (G) H7 (F) M Ingresso acqua sanitaria
H4 (R) H6 (G) H4 (R) ( I ) N ( I ) Ingresso alternativo acqua sanitaria o connessione per
(L )
(L )
collegamento in serie di più bollitori
H2 (M) (N) H2 (M) (N) ( I )
H4 (R)
(L )
H2 (M) (N) O P Scarico
Flangia scambiatore superiore
H1 (O) H1 (O) Q Flangia scambiatore intermedio
H1 (O) 0 0 R Flangia scambiatore inferiore
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
0
(A)
(O) (M) (B) (O) (M) (B) (A) (N) (B) (N) (B)
(A)
(O) (M) (B) (N) (B)
I modelli sono dotati di una pratica
“gonna” di appoggio che ne rende
(C) (G) (C) (G) (C) (F) (E) (C) (F) (E) possibile la movimentazione con
(C) (F) (E)
(C) (G) (R) (Q) (P) ( I ) (L ) (R) (Q) (P) ( I ) (L ) transpallet e muletti e scarico totale
con tubazione già montata.
(R) (Q) (P) ( I ) (L )

Volume lordo Peso De Df H R1 R2 H1 H2 H4 H6 H7
Mod.
[lt] [kg] [mm]
500 500 120 870 650 1891 1990 2090 126 416 501 611 801
1000 1360 220 1070 850 2198 2240 3140 89 454 562 649 989
1500 1455 227 1210 950 2440 2495 2730 109 440 675 825 1075
2000 1991 278 1360 1100 2492 2570 2850 91 467 692 867 842
3000 2933 377 1350 1250 2811 2950 3130 140 551 836 1011 1036
5000 4996 634 1700 1600 2915 3130 3380 94 580 855 1030 1035
H9 H11 H15 H16 H17 R-Q P A - B - M - N O I-L I-L I-L
Mod. inferiore medio superiore
[mm] Connessioni Gas F
500 951 1061 1401 // 1526 Øi220/Øe300 Øi220/Øe300 1"1/4 1"1/4 1" 1" 1"
1000 1112 1249 1612 // 1760 Øi300/Øe380 Øi300/Øe380 1"1/2 1"1/2 1" 1" 1"
1500 1250 1400 1875 // 2050 Øi300/Øe380 Øi300/Øe380 2" 1" 1"1/4 1" 1"
2000 1262 1437 1817 1592 2057 Øi350/Øe430 Øi300/Øe380 2" 1" 1"1/4 1"1/4 1"
3000 1476 1651 2176 1926 2391 Øi350/Øe430 Øi300/Øe380 2" 1" 1"1/4 1"1/4 1"
5000 1505 1680 2115 1855 2420 Øi350/Øe430 Øi350/Øe430 2" 1" 1"1/4 1"1/4 1"1/4
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
