P. 105

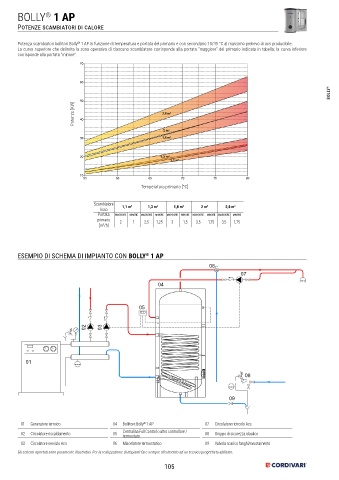

BOLLY 1 AP
®
Potenze scambiatori di calore
Potenza scambiatori bollitori Bolly 1 AP in funzione di temperatura e portata del primario e con secondario 10/45 °C al massimo prelievo di acs producibile.
®
La curva superiore che delimita la zona operativa di ciascuno scambiatore corrisponde alla portata “maggiore” del primario indicata in tabella; la curva inferiore
corrisponde alla portata “minore”.
70
60
BOLLY ®
50
Potenza [KW] 40 2,6 m 2
2 m 2
30 1,8 m 2
20 1,3 m 2
1,1 m 2
10
55 60 65 70 75 80
Temperatura primario [°C]
Scambiatore 2 2 2 2 2
fisso 1,1 m 1,3 m 1,8 m 2 m 2,6 m
Portata maggiore minore maggiore minore maggiore minore maggiore minore maggiore minore
primario 2 1 2,5 1,25 3 1,5 3,5 1,75 3,5 1,75
[m /h]
3
ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY 1 AP
®
06
07
04
05
02 03
\\supporto\PC059\Documenti\bolly 1 st_1.png
01
08
09
01 Generatore termico 04 Bollitore Bolly 1 AP 07 Circolatore ricircolo Acs
®
02 Circolatore riscaldamento 05 Centralina Full Control o altro controllore / 08 Gruppo di sicurezza idaulico
termostato
03 Circolatore servizio Acs 06 Miscelatore termostatico 09 Valvola scarico fanghi/svuotamento
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
