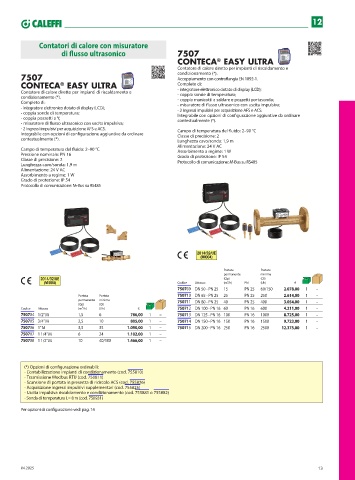

Page 15 - CALEFFI - LISTINO SISTEMI CALORE 2025

12

Contatori di calore con misuratore
di flusso ultrasonico 7507
CONTECA EASY ULTRA
®
Contatore di calore diretto per impianti di riscaldamento e
7507 condizionamento (*).
Accoppiamento con controflangia EN 1092-1.
CONTECA EASY ULTRA Completo di:
®
Contatore di calore diretto per impianti di riscaldamento e - integratore elettronico dotato di display (LCD);
- coppia sonde di temperatura;
condizionamento (*). - coppia manicotti a saldare e pozzetti portasonda;
Completo di: - misuratore di flusso ultrasonico con uscita impulsiva;
- integratore elettronico dotato di display (LCD); - 2 ingressi impulsivi per acquisizione AFS e ACS.
- coppia sonde di temperatura; Integrabile con opzioni di configurazione aggiuntive da ordinare
- coppia pozzetti a Y; contestualmente (*).
- misuratore di flusso ultrasonico con uscita impulsiva;
- 2 ingressi impulsivi per acquisizione AFS e ACS. Campo di temperatura del fluido: 2–90 °C
Integrabile con opzioni di configurazione aggiuntive da ordinare Classe di precisione: 2
contestualmente (*). Lunghezza cavo/sonda: 1,9 m
Alimentazione: 24 V AC
Campo di temperatura del fluido: 2–90 °C Assorbimento a regime: 1 W
Pressione nominale: PN 16 Grado di protezione: IP 54
Classe di precisione: 2 Protocollo di comunicazione: M-Bus su RS485
Lunghezza cavo/sonda: 1,9 m
Alimentazione: 24 V AC
Assorbimento a regime: 1 W
Grado di protezione: IP 54
Protocollo di comunicazione: M-Bus su RS485

Portata Portata
permanente minima
(Qp) (Qi)
Codice Attacco (m³/h) PN (l/h) €
750709 DN 50 - PN 25 15 PN 25 60/150 2.078,00 1 –
Portata Portata 750710 DN 65 - PN 25 25 PN 25 250 2.614,00 1 –
permanente minima 750711 DN 80 - PN 25 40 PN 25 400 3.054,00 1 –
(Qp) (Qi)
Codice Attacco (m³/h) (l/h) € 750712 DN 100 - PN 16 60 PN 16 600 4.211,00 1 –
750704 1/2” M 1,5 6 786,00 1 – 750713 DN 125 - PN 16 100 PN 16 1000 8.725,00 1 –
750705 3/4” M 2,5 10 805,00 1 – 750714 DN 150 - PN 16 150 PN 16 1500 9.723,00 1 –
750706 1” M 3,5 35 1.090,00 1 – 750715 DN 200 - PN 16 250 PN 16 2500 12.375,00 1 –
750707 1 1/4” M 6 24 1.102,00 1 –
750708 1 1/2” M 10 40/100 1.466,00 1 –

(*) Opzioni di configurazione ordinabili:
- Contabilizzazione impianti di condizionamento (cod. 755810)
- Trasmissione Modbus RTU (cod. 750811)
- Scansione di portata in presenza di ricircolo ACS (cod. 755826)
- Acquisizione ingressi impulsivi supplementari (cod. 755825)
- Uscita impulsiva riscaldamento e condizionamento (cod. 755881 o 755882)
- Sonda di temperatura L= 8 m (cod. 750931)
Per opzioni di configurazione vedi pag. 14

04.2025 13
