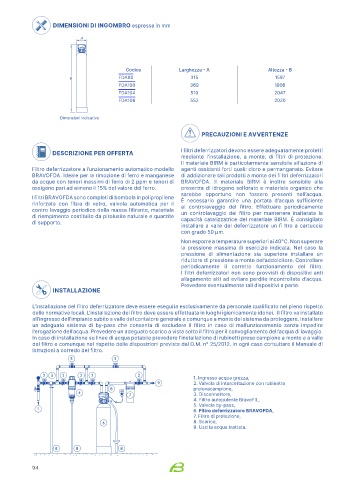

Page 95 - ACQUABREVETTI - CATALISTINO LINEA DOMESTICA 2025

DIMENSIONI DI INGOMBRO espresse in mm

A
A

8
4 6 100 10 150 12
0 2 50 0 200 230 16 14
Codice Larghezza - A Altezza - B
B B FDA80 315 1597
FDA100 369 1906
FDA104 510 2047
6 10 8
4 2 100 0 50 0 150 200 230 16 12 14
FDA106 552 2020
Dimensioni indicative

PRECAUZIONI E AVVERTENZE

DESCRIZIONE PER OFFERTA I filtri deferrizzatori devono essere adeguatamente protetti
mediante l’installazione, a monte, di filtri di protezione.
Il materiale BIRM è particolarmente sensibile all’azione di
Filtro deferrizzatore a funzionamento automatico modello agenti ossidanti forti quali: cloro e permanganato. Evitare
BRAVOFDA. Ideale per la rimozione di ferro e manganese di addizionare tali prodotti a monte dei fi ltri deferrizzatori
da acque con tenori massimi di ferro di 2 ppm e tenori di BRAVOFDA. Il materiale BIRM è inoltre sensibile alla
ossigeno pari ad almeno il 15% del valore del ferro. presenza di idrogeno solforato e materiale organico che
sarebbe opportuno non fossero presenti nell’acqua.
I filtri BRAVOFDA sono completi di bombola in polipropilene
rinforzata con fibra di vetro, valvola automatica per il È necessario garantire una portata d’acqua sufficiente
contro lavaggio periodico della massa filtrante, materiale al controlavaggio del filtro. Effettuare periodicamente
di riempimento costituito da pirolusite naturale e quarzite un controlavaggio del filtro per mantenere inalterata la
di supporto. capacità catalizzatrice del materiale BIRM. È consigliato
installare a valle del deferrizzatore un fi ltro a cartuccia
con grado 50 μm.
Non esporre a temperature superiori ai 40°C. Non superare
la pressione massima di esercizio indicata. Nel caso la
pressione di alimentazione sia superiore installare un
riduttore di pressione a monte del’addolcitore. Controllare
periodicamente il corretto funzionamento del filtro.
I filtri deferrizzatori non sono provvisti di dispositivi anti
allagamento atti ad evitare perdite incontrollate d’acqua.
Prevedere eventualmente tali dispositivi a parte.
INSTALLAZIONE

L’installazione del filtro deferrizzatore deve essere eseguita esclusivamente da personale qualificato nel pieno rispetto
delle normative locali. L’installazione del filtro deve essere effettuata in luoghi igienicamente idonei. Il filtro va installato
all’ingresso dell’impianto subito a valle del contatore generale e comunque a monte del sistema da proteggere. Installare
un adeguato sistema di by-pass che consenta di escludere il filtro in caso di malfunzionamento senza impedire
l’erogazione dell’acqua. Prevedere un adeguato scarico a vista sotto il filtro per il convogliamento dell’acqua di lavaggio.
In caso di installazione su linee di acqua potabile prevedere l’installazione di rubinetti prese campione a monte e a valle
del filtro e comunque nel rispetto delle disposizioni previste dal D.M. n° 25/2012. In ogni caso consultare il Manuale di
Istruzioni a corredo del filtro.

1. Ingresso acqua grezza,
2. Valvola di intercettazione con rubinetto
prelevacampione,
3. Disconnettore,
4. Filtro autopulente BravoFIL,
5. Valvola by-pass,
6. Filtro deferrizzatore BRAVOFDA,
7. Filtro di protezione,
8. Scarico,
9. Uscita acqua trattata.

94
