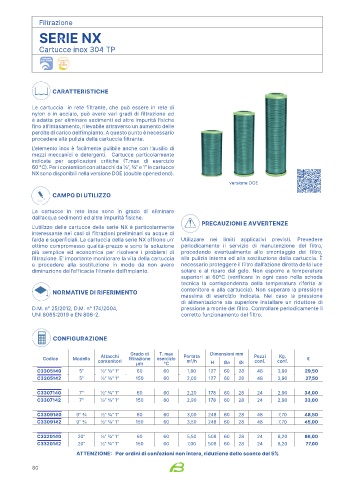

Page 81 - ACQUABREVETTI - CATALISTINO LINEA DOMESTICA 2025

Filtrazione
SERIE NX
Conforme
D.M. 174/04
D.M.
25/12
Cartucce inox 304 TP

Conforme Conforme D.M. D.M.
Conforme
D.M.
D.M. D.M. 174/04 D.M. 174/04 25/12 D.M.
25/12 174/2004 25/2012 25/12

D.M. 25/12
Conforme D.M. D.M.
D.M. Conforme 174/04 25/12 D.M.
D.M.
D.M.
174/2004 25/2012 25/2012 25/12 D.M. 25/2012
Conforme
Conformità D.M. 25/12
CARATTERISTICHE

D.M.
Le cartuccia in rete filtrante, che può essere in rete di
25/2012
Conforme
D.M. 25/2012
Conformità
nylon o in acciaio, può avere vari gradi di filtrazione ed
è adatta per eliminare sedimenti ed altre impurità fisiche
fino all’intasamento, rilevabile attraverso un aumento delle
perdite di carico dell’impianto. A questo punto è necessario
procedere alla pulizia della cartuccia filtrante.
L’elemento inox è facilmente pulibile anche con l’ausilio di
mezzi meccanici e detergenti. Cartucce particolarmente
indicate per applicazioni critiche (T.max di esercizio
60 °C). Per i contenitori con attacchi da ½”, ¾” e 1” le cartucce
NX sono disponibili nella versione DOE (double opened end).
versione DOE
CAMPO DI UTILIZZO
Le cartucce in rete inox sono in grado di eliminare
dall’acqua sedimenti ed altre impurità fisiche.
PRECAUZIONI E AVVERTENZE
L’utilizzo delle cartucce della serie NX è particolarmente
interessante nei casi di filtrazioni preliminari su acque di
falda e superficiali. La cartuccia della serie NX offrono un’ Utilizzare nei limiti applicativi previsti. Prevedere
ottimo compromesso qualità-prezzo e sono la soluzione periodicamente il servizio di manutenzione del filtro,
più semplice ed economica per risolvere i problemi di procedendo eventualmente allo smontaggio del filtro,
filtrazione. E’ importante monitorare la vita della cartuccia alla pulizia interna ed alla sostituzione della cartuccia. È
e procedere alla sostituzione in modo da non avere necessario proteggere il filtro dall’azione diretta della luce
diminuzione dell’efficacia filtrante dell’impianto. solare e al riparo dal gelo. Non esporre a temperature
superiori ai 60°C (verificare in ogni caso nella scheda
tecnica la corrispondenza della temperatura riferita al
NORMATIVE DI RIFERIMENTO contenitore e alla cartuccia). Non superare la pressione
massima di esercizio indicata. Nel caso la pressione
di alimentazione sia superiore installare un riduttore di
D.M. n° 25/2012, D.M. n° 174/2004, pressione a monte del filtro. Controllare periodicamente il
UNI 8065:2019 e EN 806-2. corretto funzionamento del filtro.

CONFIGURAZIONE

T. max
Grado di
Attacchi
Kg.
Codice Modello contenitori filtrazione esercizio Portata Dimensioni mm Pezzi conf. €
m /h
conf.
3
H
Øe
Øi
µm
°C
C3305140 5” ½” ¾” 1” 60 60 1,80 127 60 28 48 3,90 29,50
C3305142 5” ½” ¾” 1” 150 60 2,00 127 60 28 48 3,90 27,50
C3307140 7” ½” ¾” 1” 60 60 2,20 178 60 28 24 2,90 34,00
C3307142 7” ½” ¾” 1” 150 60 2,90 178 60 28 24 2,90 33,00
C3309140 9” ¾ ½” ¾” 1” 60 60 3,00 248 60 28 48 7,70 48,50
C3309142 9” ¾ ½” ¾” 1” 150 60 3,50 248 60 28 48 7,70 45,00
C3320140 20” ½” ¾” 1” 60 60 5,50 508 60 28 24 8,20 86,00
C3320142 20” ½” ¾” 1” 150 60 7,00 508 60 28 24 8,20 77,00
ATTENZIONE: Per ordini di confezioni non intere, riduzione dello sconto del 5%

80
