FILTRAZIONE

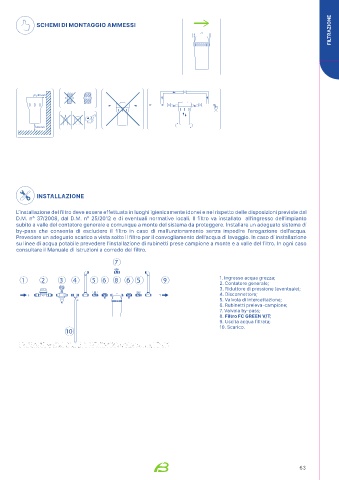

              SCHEMI DI MONTAGGIO AMMESSI




































              INSTALLAZIONE


       L’installazione del filtro deve essere effettuata in luoghi igienicamente idonei e nel rispetto delle disposizioni previste dal
       D.M. n° 37/2008, dal D.M. n° 25/2012 e di eventuali normative locali. Il filtro va installato  all’ingresso dell’impianto
       subito a valle del contatore generale e comunque a monte del sistema da proteggere. Installare un adeguato sistema di
       by-pass  che  consenta  di  escludere  il  filtro in  caso di  malfunzionamento  senza  impedire  l’erogazione  dell’acqua.
       Prevedere un adeguato scarico a vista sotto il filtro per il convogliamento dell’acqua di lavaggio. In caso di installazione
       su linee di acqua potabile prevedere l’installazione di rubinetti prese campione a monte e a valle del filtro. In ogni caso
       consultare il Manuale di Istruzioni a corredo del filtro.
                                         7


         1      2     3    4     5   6   8   6 5          9                   1. Ingresso acqua grezza;
                                                                              2. Contatore generale;
                       8 8
                      6 6  10 10
                      4 4  50 50  100 100  150 150  12 12
                      2 2  0 0  230 230 200 200  14 14                        3. Riduttore di pressione (eventuale);
                      0 0  16 16
                12345678 12345678
                                                                              4. Disconnettore;
                                                                              5. Valvola di intercettazione;
                                                                              6. Rubinetti preleva-campione;
                                                                              7. Valvola by-pass;
                                                                              8. Filtro FC GREEN V/T;
                                                                              9. Uscita acqua filtrata;
                                                                              10. Scarico.
