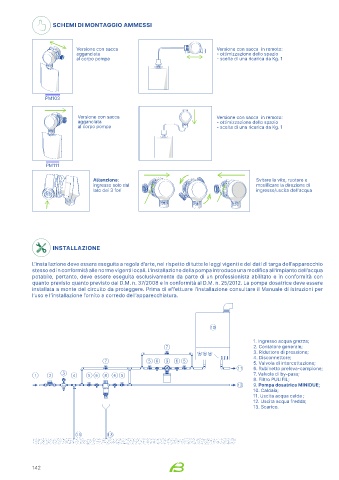

SCHEMI DI MONTAGGIO AMMESSI

Versione con sacca Versione con sacca in remoto:
agganciata - ottimizzazione dello spazio
al corpo pompa - scelta di una ricarica da Kg. 1

PM103

Versione con sacca Versione con sacca in remoto:
agganciata - ottimizzazione dello spazio
al corpo pompa - scelta di una ricarica da Kg. 1

PM111

Attenzione: Svitare la vite, ruotare e
ingresso solo dal modificare la direzione di
lato dei 3 fori ingresso/uscita dell'acqua

INSTALLAZIONE

L’installazione deve essere eseguita a regola d’arte, nel rispetto di tutte le leggi vigenti e dei dati di targa dell’apparecchio
stesso ed in conformità alle norme vigenti locali. L’installazione della pompa introduce una modifica all’impianto dell’acqua
potabile, pertanto, deve essere eseguita esclusivamente da parte di un professionista abilitato e in conformità con
quanto previsto quanto previsto dal D.M. n. 37/2008 e in conformità al D.M. n. 25/2012. La pompa dosatrice deve essere
installata a monte del circuito da proteggere. Prima di effettuare l’installazione consultare il Manuale di istruzioni per
l’uso e l’installazione fornito a corredo dell’apparecchiatura.

1. Ingresso acqua grezza;
2. Contatore generale;
3. Riduttore di pressione;
4. Disconnettore;
5. Valvola di intercettazione;
6. Rubinetto preleva-campione;
7. Valvola di by-pass;
8. Filtro PULIFIL;
9. Pompa dosatrice MINIDUE;
10. Caldaia;
11. Uscita acqua calda ;
12. Uscita acqua fredda;
13. Scarico.
