P. 7

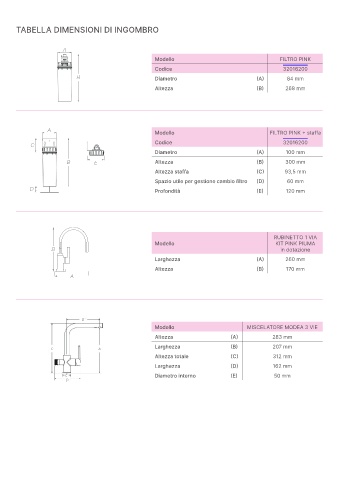

TABELLA DIMENSIONI DI INGOMBRO
A
Modello FILTRO PINK
Codice 32016200
B Diametro (A) 84 mm
Altezza (B) 268 mm
A Modello FILTRO PINK + staffa
Codice 32016200
C
Diametro (A) 100 mm
B E Altezza (B) 300 mm
Altezza staffa (C) 93,5 mm
Spazio utile per gestione cambio filtro (D) 60 mm
D Profondità (E) 120 mm
RUBINETTO 1 VIA
Modello KIT PINK PIUMA
B in dotazione
Larghezza (A) 260 mm
Altezza (B) 170 mm
A
B
Modello MISCELATORE MODEA 3 VIE
Altezza (A) 283 mm
Larghezza (B) 207 mm
C A
Altezza totale (C) 312 mm
Larghezza (D) 162 mm
E Diametro interno (E) 50 mm
D
