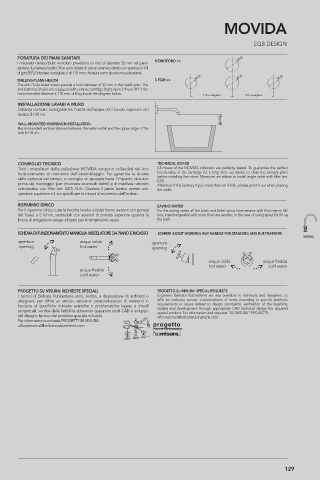

Page 130 - BELLOSTA RUBINETTERIE - CATALOGO GENERALE

MOVIDA

EQB DESIGN

FORATURA DEI PIANI SANITARI
I miscelatori lavabo/bidet monoforo prevedono un foro di diametro 35 mm nel piano MONOFORO >>
sanitario. Le batterie lavabo 3 fori sono dotate di vitone ceramico destro con apertura a 1/4
di giro (90°); l’interasse consigliato è di 110 mm e foratura come da schema sottostante.
DRILLING PLANS HEALTH 3 FORI >>
The sink / hole bidet mixers provide a hole diameter of 35 mm in the health plan. The
sink batteries 3 holes are equipped with ceramic cartridge Right-open 1/4 turn (90 °); the
recommended distance is 110 mm, drilling as per the diagram below.

INSTALLAZIONE LAVABI A MURO
Distanza verticale consigliata tra l’uscita dell’acqua ed il bordo superiore del
lavabo 8÷10 cm.
WALL-MOUNTED WASHBASIN INSTALLATION
Recommended vertical distance between the water outlet and the upper edge of the
sink 8÷10 cm.

CONSIGLIO TECNICO TECHNICAL ADVICE
Tutti i miscelatori della collezione MOVIDA vengono collaudati nel loro All mixers of the MOVIDA collection are perfectly tested. To guarantee the perfect
funzionamento al momento dell’assemblaggio. Per garantire la durata functionality of the cartridge for a long time, we advise to clean the sanitary plant
delle cartucce nel tempo, si consiglia di spurgare bene l’impianto idraulico before installing the mixer. Moreover we advise to install angle valve with filter (art.
020).
prima del montaggio (per rimuovere eventuali detriti) e di installare rubinetti Attention: If the lavatory top is more than cm 4 hick, please point it out when placing
sottolavabo con filtro (art. 020). N.B.: Qualora il piano lavabo avesse uno the order.
spessore superiore a 4 cm specificare la misura al momento dell’ordine.
RISPARMIO IDRICO SCHEMA APERTURA MISCELATORI APPOGGIO SAVING WATER
Per il risparmio idrico, tutte le bocche lavabo e bidet hanno aeratori con portata For the saving water, all the basin and bidet spout have aerator with flow rate at 5lt/
del flusso a 5 lt/min, sostituibili con aeratori di portata superiore qualora la min, interchangeable with more flow rate aerator, in the case of using spout for fill up
bocca di erogazione venga utilizzata per il riempimento vasca. the bath.

SCHEMA DI FUNZIONAMENTO MANIGLIA MISCELATORE DA PIANO E INCASSO SCHEME ABOUT WORKING WAY HANDLE FOR STANDING AND BUILT-IN MIXER
SCHEMA APERTURA MISCELATORI APPOGGIO SCHEMA APERTURA MISCELATORI INCASSO MOVIDA
apertura acqua calda apertura SCHEMA APERTURA MISCELATORI INCASSO
opening hot water opening

acqua calda acqua fredda
hot water cold water
acqua fredda
cold water

Articolo 5605/S
rubinetti d'autore
Descrizione
PROGETTO SU MISURA: RICHIESTE SPECIALI Mix lavabo s/saltarello PROGETTO SU MISURA: SPECIAL REQUESTS 5605/R/B/E + 104033
made in Italy
5605/R/B/E + 104033
Articolo
Articolo
I tecnici di Bellosta Rubinetterie sono, inoltre, a disposizione di architetti e Engineers Bellosta Rubinetterie are also available to architects and designers, to
rubinetti d'autore
Descrizione
made in Italy
rubinetti d'autore
Miscelatore incasso remoto rosone tondo
Descrizione
Miscelatore incasso remoto rosone tondo
made in Italy
designers, per offrire un servizio esclusivo: personalizzazioni di elementi in offer an exclusive service: customizations of items according to specific aesthetic
funzione di specifiche richieste estetiche o problematiche legate a vincoli requirements or issues related to design constraints, verification of the feasibility
progettuali, verifica della fattibilità attraverso opportuni studi CAD e sviluppo studies and development through appropriate CAD technical design the required
special product. For information and requests “SU MISURA” PROJECTS:
del disegno tecnico del prodotto speciale richiesto. ufficiotecnico@bellostarubinetterie.com
5605/S
Articolo
Per informazioni e richieste PROGETTI SU MISURA:
rubinetti d'autore Descrizione
ufficiotecnico@bellostarubinetterie.com
Mix lavabo s/saltarello
made in Italy

129
