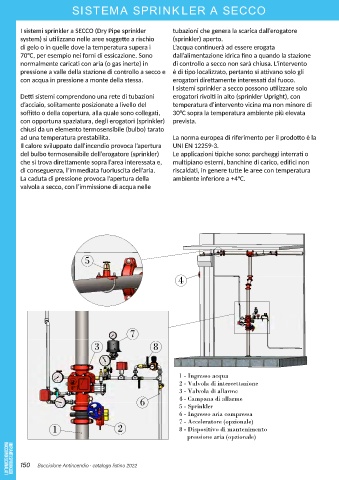

SISTEMA SPRINKLER A SECCO
I sistemi sprinkler a SECCO (Dry Pipe sprinkler tubazioni che genera la scarica dall’erogatore
system) si utilizzano nelle aree soggette a rischio (sprinkler) aperto.
di gelo o in quelle dove la temperatura supera i L’acqua continuerà ad essere erogata
70°C, per esempio nei forni di essicazione. Sono dall’alimentazione idrica fino a quando la stazione
normalmente caricati con aria (o gas inerte) in di controllo a secco non sarà chiusa. L’intervento
pressione a valle della stazione di controllo a secco e è di tipo localizzato, pertanto si attivano solo gli
con acqua in pressione a monte della stessa. erogatori direttamente interessati dal fuoco.
I sistemi sprinkler a secco possono utilizzare solo
Detti sistemi comprendono una rete di tubazioni erogatori rivolti in alto (sprinkler Upright), con
d’acciaio, solitamente posizionate a livello del temperatura d’intervento vicina ma non minore di
soffitto o della copertura, alla quale sono collegati, 30°C sopra la temperatura ambiente più elevata
con opportuna spaziatura, degli erogatori (sprinkler) prevista.
chiusi da un elemento termosensibile (bulbo) tarato
ad una temperatura prestabilita. La norma europea di riferimento per il prodotto è la
Il calore sviluppato dall’incendio provoca l’apertura UNI EN 12259-3.
del bulbo termosensibile dell’erogatore (sprinkler) Le applicazioni tipiche sono: parcheggi interrati o
che si trova direttamente sopra l’area interessata e, multipiano esterni, banchine di carico, edifici non
di conseguenza, l’immediata fuoriuscita dell’aria. riscaldati, in genere tutte le aree con temperatura
La caduta di pressione provoca l’apertura della ambiente inferiore a +4°C.
valvola a secco, con l’immissione di acqua nelle
DETTAGLIO
SCALA 1 : 5
5
4
7
3 8
1 - Ingresso acqua
2 - Valvola di intercettazione
3 - Valvola di allarme
6 4 - Campana di allarme
5 - Sprinkler
6 - Ingresso aria compressa
7 - Acceleratore (opzionale)
1 2 8 - Dispositivo di mantenimento
pressione aria (opzionale)
