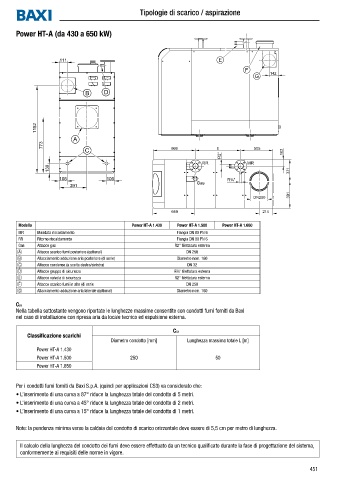

Tipologie di scarico / aspirazione

Power HT-A (da 430 a 650 kW)

Modello Power HT-A 1.430 Power HT-A 1.500 Power HT-A 1.650
MR Mandata riscaldamento Flangia DN 80 PN 6
RR Ritorno riscaldamento Flangia DN 80 PN 6
Gas Attacco gas R2" filettatura esterna
A Attacco scarico fumi posteriore (optional) DN 250
B Allacciamento adduzione aria posteriore (di serie) Diametro nom. 160
C Attacco condensa (a scelta destra/sinistra) DN 32
D Attacco gruppo di sicurezza R¾" filettatura esterna
E Attacco valvola di sicurezza R2" filettatura esterna
F Attacco scarico fumi in alto (di serie DN 250
G Allacciamento adduzione aria laterale (optional) Diametro nom. 160

C53
Nella tabella sottostante vengono riportate le lunghezze massime consentite con condotti fumi forniti da Baxi
nel caso di installazione con ripresa aria da locale tecnico ed espulsione esterna.

C53
Classificazione scarichi
Diametro condotto [mm] Lunghezza massima totale L [m]
Power HT-A 1.430
Power HT-A 1.500 250 50
Power HT-A 1.650

Per i condotti fumi forniti da Baxi S.p.A. (quindi per applicazioni C53) va considerato che:
• L’inserimento di una curva a 87° riduce la lunghezza totale del condotto di 5 metri.
• L’inserimento di una curva a 45° riduce la lunghezza totale del condotto di 2 metri.
• L’inserimento di una curva a 15° riduce la lunghezza totale del condotto di 1 metri.

Note: la pendenza minima verso la caldaia del condotto di scarico orizzontale deve essere di 5,5 cm per metro di lunghezza.

Il calcolo della lunghezza del condotto dei fumi deve essere effettuato da un tecnico qualificato durante la fase di progettazione del sistema,
conformemente ai requisiti delle norme in vigore.
