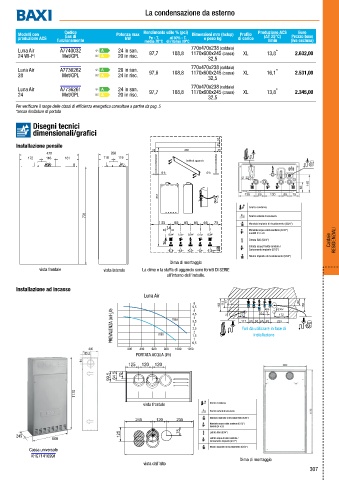

Page 309 - BAXI - LISTINO APRILE 2025

La condensazione da esterno

Codice Rendimento utile % (pci) Produzione ACS Euro
Modelli con Gas di Potenza max Dimensioni mm (hxlxp) Profilo (ΔT 25°C) Prezzo base
produzione ACS kW Pn - T. al 30% - T. e peso kg di carico
funzionamento media 70°C di ritorno 30°C l/min (iva esclusa)
770x470x238 (caldaia)
Luna Air A7740032 24 in san. *
24 WI-FI Met/GPL 20 in risc. 97,7 108,8 1170x600x245 (cassa) XL 13,8 2.632,00
32,5
770x470x238 (caldaia)
Luna Air A7736262 28 in san. *
28 Met/GPL 24 in risc. 97,6 108,8 1170x600x245 (cassa) XL 16,1 2.531,00
32,5
770x470x238 (caldaia)
Luna Air A7736261 24 in san. *
24 Met/GPL 20 in risc. 97,7 108,8 1170x600x245 (cassa) XL 13,8 2.345,00
32,5
Per verificare il range delle classi di efficienza energetica consultare a partire da pag. 5
*senza limitatore di portata

Disegni tecnici
dimensionali/grafici
37
Installazione pensile 35
35 400 35
470 238
172 116 181 119 119
Staffa di aggancio
Ø 8 Ø 8

657

Scarico condensa
770 Scarico valvola di sicurezza
135 65 65 65 65 75 Mandata impianto di riscaldamento (G3/4”)
34
Mandata acqua calda sanitaria (G1/2”)
modelli 2 F
G3/4" G1/2" G3/4" G1/2" G3/4"
Entrata GAS (G3/4”) Caldaie RESIDENZIALI
Entrata acqua fredda sanitaria /

Caricamento impianto (G1/2”)
Ritorno impianto di riscaldamento (G3/4”)
Dima di montaggio
vista frontale vista laterale La dima e la staffa di aggancio sono forniti DI SERIE
all’interno dell’imballo.
Installazione ad incasso
Luna Air
6 113 77 82
5,5 162 75 72 32,5 BOL 230V 162
PREVALENZA (mH 2 O) min max 3,5 117 65 65 65 65 223
5
4,5
172
4
3
Fori da utilizzare in fase di
2,5
2
installazione
1,5
1
245 200 400 600 800 1000 1200 0,5
125,3
PORTATA ACQUA (l/h)
94
125 120 120
1170

vista frontale Scarico condensa
Scarico valvola di sicurezza
Mandata impianto di riscaldamento (G3/4”)
Mandata acqua calda sanitaria (G1/2”)
modelli 2 F
Entrata GAS (G3/4”)
245
600 Entrata acqua fredda sanitaria /
Caricamento impianto (G1/2”)
Ritorno impianto di riscaldamento (G3/4”)
Cassa universale
KHG71410991
Dima di montaggio
vista dall’alto
307
