Pompe di calore aria-acqua splittate inverter a basamento

Approfondimento

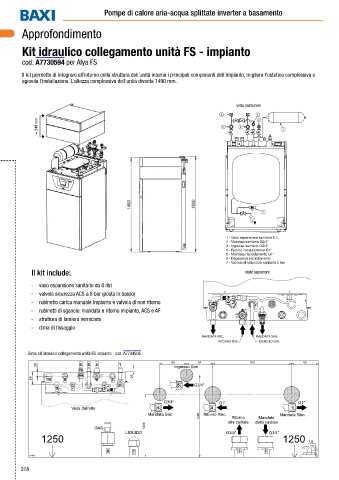

Kit idraulico collegamento unità FS - impianto

cod. A7730594 per Alya FS

Il kit permette di integrare all’interno della struttura dell’unità interna i principali componenti dell’impianto, migliora l’estetica complessiva e
agevola l’installazione. L’altezza complessiva dell’unità diventa 1490 mm.

vista posteriore
6 3 2
+ 240 mm 5 4 1

7

1 - Vaso espansione sanitario 8 L
2 - Mandata sanitaria G3/4"
3 - Ingresso sanitario G3/4"
4 - Ritorno riscaldamento G1"
5 - Mandata riscaldamento G1"
6 - Degasatori riscaldamento
7 - Valvola di sicurezza sanitaria 8 bar
Il kit include: vista superiore

- vaso espansione sanitario da 8 litri
- valvola sicurezza ACS a 8 bar (posta in basso)
- rubinetto carica manuale impianto e valvola di non ritorno
- rubinetti di sgancio: mandata e ritorno impianto, ACS e AF
- struttura di lamiera verniciata
- dima di fissaggio
MANDATA RISC. MANDATA SAN.
RITORNO RISC. INGRESSO SAN.

Dima kit idraulico collegamento unità FS impianto - cod. A7744505

,QJUHVVR 6DQ

*

*
* * *
9LVWD GDOO DOWR
0DQGDWD 6DQ 5LWRUQR 5LVF 0DQGDWD 5LVF
5LWRUQR 0DQGDWD
DOOD FDOGDLD GDOOD FDOGDLD
*$6
/,48,'2 * *
