Luna Sat RCZ-MB - Rack

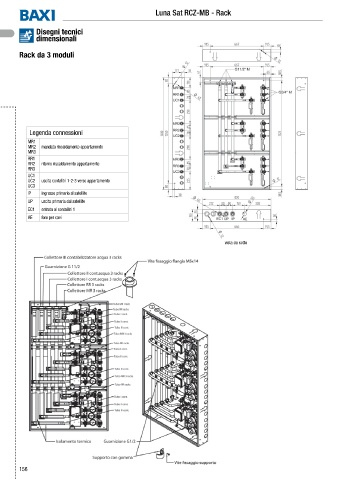

Disegni tecnici
dimensionali
Rack da 3 moduli
Legenda connessioni
MR1
MR2 mandata riscaldamento appartamento
MR3
RR1
RR2 ritorno riscaldamento appartamento
RR3
UC1
UC2 uscita contalitri 1-2-3 verso appartamento
UC3
IP ingresso primario al satellite
UP uscita primaria dal satellite
EC1 entrata al contalitri 1
AE foro per cavi
vista da sotto
