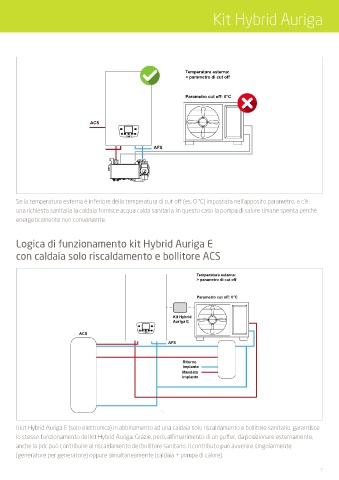

Kit Hybrid Auriga
Temperatura esterna:
< parametro di cut off
Parametro cut off: 0°C
ACS
AFS
Se la temperatura esterna è inferiore della temperatura di cut off (es. 0 °C) impostata nell'apposito parametro, e c’è
una richiesta sanitaria la caldaia fornisce acqua calda sanitaria. In questo caso la pompa di calore rimane spenta perchè
energeticamente non conveniente.
Logica di funzionamento kit Hybrid Auriga E
con caldaia solo riscaldamento e bollitore ACS
Temperatura esterna:
> parametro di cut off
Parametro cut off: 0°C
Kit Hybrid
Auriga E
ACS
AFS
Ritorno
Impianto
Mandata
Impianto
Il kit Hybrid Auriga E (solo elettronica) in abbinamento ad una caldaia solo riscaldamento e bollitore sanitario, garantisce
lo stesso funzionamento del kit Hybrid Auriga. Grazie, però, all’inserimento di un puffer, da posizionare esternamente,
anche la pdc può contribuire al riscaldamento del bollitore sanitario. Il contributo può avvenire singolarmente
(generatore per generatore) oppure simultaneamente (caldaia + pompa di calore).
