CSI IN H WI-FI

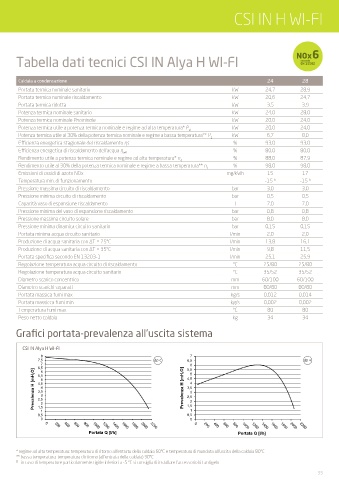

Tabella dati tecnici CSI IN Alya H WI-FI

Caldaia a condensazione 24 28
Portata termica nominale sanitario kW 24,7 28,9
Portata termica nominale riscaldamento kW 20,6 24,7
Portata termica ridotta kW 3,5 3,9
Potenza termica nominale sanitario kW 24,0 28,0
Potenza termica nominale Pnominale kW 20,0 24,0
Potenza termica utile a potenza termica nominale e regime ad alta temperatura* P kW 20,0 24,0
4
Potenza termica utile al 30% della potenza termica nominale e regime a bassa temperatura** P kW 6,7 8,0
1
Efficienza energetica stagionale del riscaldamento ŋs % 93,0 93,0
Efficienza energetica di riscaldamento dell’acqua ŋ wh % 80,0 80,0
Rendimento utile a potenza termica nominale e regime ad alta temperatura* n % 88,0 87,9
4
Rendimento utile al 30% della potenza termica nominale e regime a bassa temperatura** n 1 % 98,0 98,0
Emissioni di ossidi di azoto NOx mg/kWh 15 17
Temperatura min. di funzionamento -15 ∆ -15 ∆
Pressione massima circuito di riscaldamento bar 3,0 3,0
Pressione minima circuito di riscaldamento bar 0,5 0,5
Capacità vaso di espansione riscaldamento l 7,0 7,0
Pressione minima del vaso di espansione riscaldamento bar 0,8 0,8
Pressione massima circuito solare bar 8,0 8,0
Pressione minima dinamica circuito sanitario bar 0,15 0,15
Portata minima acqua circuito sanitario l/min 2,0 2,0
Produzione di acqua sanitaria con ∆T = 25°C l/min 13,8 16,1
Produzione di acqua sanitaria con ∆T = 35°C l/min 9,8 11,5
Portata specifica secondo EN 13203-1 8 l/min 25,1 25,9
Regolazione temperatura acqua circuito di riscaldamento 7,5 7 °C 25/80 25/80
Regolazione temperatura acqua circuito sanitario 6,5 6 °C 35/52 35/52
Diametro scarico concentrico 5,5 5 mm 60/100 60/100
Diametro scarichi separati 4,5 4 mm 80/80 80/80
Portata massica fumi max Prevalenza H [mH 2 O] 3,5 3 kg/s 0,012 0,014
Portata massicca fumi min 2,5 2 kg/s 0,002 0,002
Temperatura fumi max 1,5 °C 80 80
Peso netto caldaia 0,5 1 kg 34 34
0
Grafici portata-prevalenza all'uscita sistema Portata Q [l/h]

CSI IN Alya H WI-FI
8 7
7,5 Δp-c 6,5 Δp-v
7 6
6,5 6 5,5 5
Prevalenza H [mH 2 O] 4,5 5 4 3 Prevalenza H [mH 2 O] 4,5 4 3
5,5
3,5
3,5
2,5
2,5
1,5
1 2 1,5 2 1
0,5 0,5
0 0
Portata Q [l/h] Portata Q [l/h]

* regime ad alta temperatura: temperatura di ritorno all’entrata della caldaia 60°C e temperatura di mandata all’uscita della caldaia 80°C
7
** bassa temperatura: temperatura di ritorno (all’entrata della caldaia) 30°C
6,5
∆ in caso di temperature particolarmente rigide inferiori a -5 °C si consiglia di installare l’accessorio kit antigelo 33
6
5,5
Prevalenza H [mH 2 O] 4,5 4
5
3,5
CSI_IN_H_WI-FI_03-23.indd 33 16/03/23 12:35
