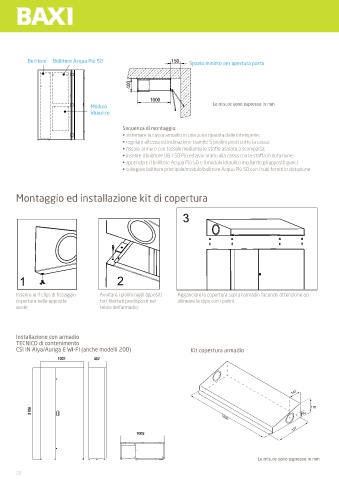

Page 20 - BAXI - CSI IN E WI-FI

150
Bollitore Bollitore Acqua Più 50 150 Spazio minimo per apertura porta

400
400
1000
1000
Modulo Le misure sono espresse in mm
idraulico

Sequenza di montaggio:
• sistemare la cassa armadio in una zona riparata dalle intemperie;
• regolare altezza ed inclinazione tramite 5 piedini posti sotto la cassa;
• fissare al muro con tasselli mediante le staffe asolate a scomparsa;
• inserire il bollitore UB 150 Più ed assicurarlo alla cassa con la staffa in dotazione;
• appendere il bollitore Acqua Più 50 e il modulo idraulico mediante gli appositi ganci;
• collegare bollitore principale/modulo/bollitore Acqua Più 50 con i tubi forniti in dotazione.
1 2

Montaggio ed installazione kit di copertura

3

1 2

Inserire le 4 clips di fissaggio Avvitare i piolini negli appositi Agganciare la copertura sopra l'armadio facendo attenzione ad
copertura nelle apposite fori filettati predisposti nel allineare le clips con i piolini.
asole; telaio dell'armadio;
3

ARMADIO TECNICO
Installazione con armadio 1002
TECNICO di contenimento 402
CSI IN Alya/Auriga E WI-FI (anche modelli 200) Kit copertura armadio
ARMADIO TECNICO
1002 402

2106
142

170
2106 1000 64

377
1002

Le misure sono espresse in mm
1002
20
