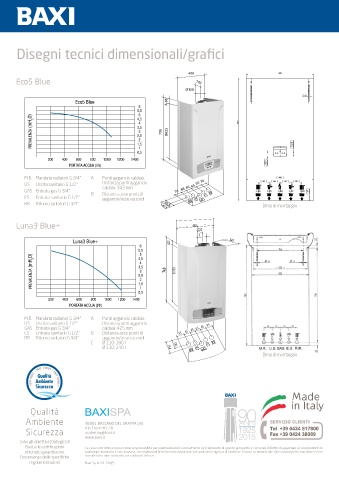

Disegni tecnici dimensionali/grafici

400 400
Eco5 Blue 162
Ø120
O 8
Eco5 Blue A 68
6
5,5
5
PREVALENZA (mH 2 O) 3,5 730 B623 730
4,5
4
3
2,5
2
1,5
1
0,5 142,5
200 400 600 800 1000 1200 1400
PORTATA ACQUA (l/h) 95,5
M.R. Mandata radiatori G 3/4” A Punti aggancio caldaia. 400
US Uscita sanitario G 1/2” Distanza punti aggancio 65 70 65 65 65 65
caldaia: 343 mm
GAS Entrata gas G 3/4” B Distanza asse punti di 70 65 65 65 G 3/4 G 1/2 G 3/4 G 1/2 G 3/4 27
ES Entrata sanitario G 1/2” aggancio/asse raccordi
RR Ritorno radiatori G 3/4” 142,5 Dima di montaggio
95,5

Luna3 Blue+

C
Luna3 Blue+
6
5,5
5
PREVALENZA (mH 2 O) 3,5 763
4,5
4
3
2,5
2
1,5
1
0,5
200 400 600 800 1000 1200 1400
PORTATA ACQUA (l/h)

M.R. Mandata radiatori G 3/4” A Punti aggancio caldaia.
US Uscita sanitario G 1/2” Distanza punti aggancio
GAS Entrata gas G 3/4” caldaia: 425 mm
ES Entrata sanitario G 1/2” B Distanza asse punti di
RR Ritorno radiatori G 3/4” aggancio/asse raccordi
C Ø 110: 180 i
Ø 130: 240 i
Dima di montaggio
