Page 201 - AQUATECHNIK - LISTINO 2025

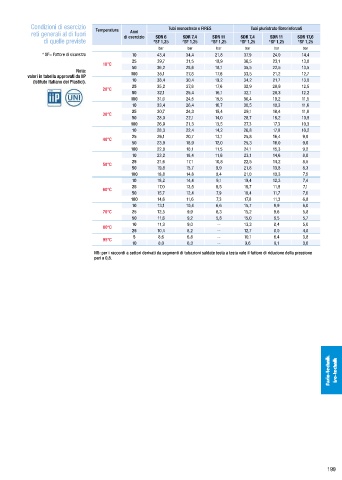

Condizioni di esercizio Temperatura Tubi monostrato e FIRES Tubi pluristrato fibrorinforzati

Anni
reti generali al di fuori di esercizio SDR 6 SDR 7,4 SDR 11 SDR 7,4 SDR 11 SDR 17,6
di quelle previste *SF 1,25 *SF 1,25 *SF 1,25 *SF 1,25 *SF 1,25 *SF 1,25
bar bar bar bar bar bar
* SF= Fattore di sicurezza 10 43,4 34,4 21,8 37,9 24,0 14,4
25 39,7 31,5 19,9 36,5 23,1 13,8
10°C
Nota: 50 36,2 28,6 18,1 35,5 22,5 13,5
valori in tabella approvati da IIP 100 35,1 27,8 17,6 33,5 21,2 12,7
(Istituto Italiano dei Plastici). 10 38,4 30,4 19,2 34,2 21,7 13,0
25 35,2 27,8 17,6 32,9 20,9 12,5
20°C
50 32,1 25,4 16,1 32,1 20,3 12,2
100 31,0 24,5 15,5 30,4 19,2 11,5
10 33,4 26,4 16,7 30,5 19,3 11,6
25 30,7 24,3 15,4 29,1 18,4 11,0
30°C
50 28,0 22,1 14,0 28,7 18,2 10,9
100 26,9 21,3 13,5 27,3 17,3 10,3
10 28,3 22,4 14,2 26,8 17,0 10,2
40°C 25 26,1 20,7 13,1 25,8 16,4 9,8
50 23,9 18,9 12,0 25,3 16,0 9,6
100 22,8 18,1 11,5 24,1 15,3 9,2
10 23,2 18,4 11,6 23,1 14,6 8,8
50°C 25 21,6 17,1 10,8 22,5 14,2 8,5
50 19,8 15,7 9,9 21,8 13,8 8,3
100 18,8 14,8 9,4 21,0 13,3 7,9

10 18,2 14,4 9,1 19,4 12,3 7,4
60°C 25 17,0 13,5 8,5 18,7 11,9 7,1
50 15,7 12,4 7,9 18,4 11,7 7,0
100 14,6 11,6 7,3 17,8 11,3 6,8
10 13,1 10,4 6,6 15,7 9,9 6,0

70°C 25 12,5 9,9 6,3 15,2 9,6 5,8
50 11,6 9,2 5,8 15,0 9,5 5,7
80°C 10 11,3 9,0 -- 13,3 8,4 5,0
25 10,4 8,2 -- 12,7 8,0 4,8
95°C 5 8,6 6,8 -- 10,1 6,4 3,8
10 8,0 6,3 -- 9,6 6,1 3,6
NB: per i raccordi a settori derivati da segmenti di tubazioni saldate testa a testa vale il fattore di riduzione della pressione
pari a 0,8.

199
