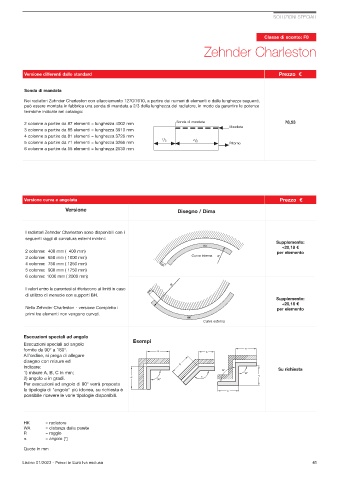

Page 43 - ZEHNDER - LISTINO RADIATORI E SCALDASALVIETTE - FIDRA

SOLUZIONI SPECIALI

Classe di sconto: F0
Zehnder Charleston

Versione differenti dallo standard Prezzo €

Sonda di mandata

Nei radiatori Zehnder Charleston con allacciamento 1270/7610, a partire dai numeri di elementi o dalle lunghezze seguenti,
può essere montata in fabbrica una sonda di mandata a 2/3 della lunghezza del radiatore, in modo da garantire le potenze
termiche indicate nel catalogo:
2 colonne a partire da 87 elementi = lunghezza 4002 mm Sonda di mandata 78,53
Mandata
3 colonne a partire da 85 elementi = lunghezza 3910 mm
4 colonne a partire da 81 elementi = lunghezza 3726 mm
5 colonne a partire da 71 elementi = lunghezza 3266 mm Ritorno
6 colonne a partire da 55 elementi = lunghezza 2530 mm

Versione curva e angolata Prezzo €
Versione Disegno / Dima

I radiatori Zehnder Charleston sono disponibili con i
seguenti raggi di curvatura esterni minimi:
Supplemento:
+20,18 €
2 colonne: 400 mm ( 400 mm) per elemento parete
3 colonne: 650 mm ( 1000 mm) Curva interna
4 colonne: 750 mm ( 1250 mm) parete
5 colonne: 900 mm ( 1750 mm)
6 colonne: 1000 mm ( 2000 mm)

I valori entro le parentesi si riferiscono ai limiti in caso
di utilizzo di mensole con supporti BH.
Supplemento:
+20,18 €
Nello Zehnder Charleston - versione Completto i per elemento
primi tre elementi non vengono curvati.
Curva esterna

Esecuzioni speciali ad angolo
Esecuzioni speciali ad angolo Esempi
fornite da 90° a 180°.
All’ordine, si prega di allegare parete parete
disegno con misure ed parete parete
indicare: Su richiesta
1) misure A, B, C in mm;
2) angolo α in gradi.
Per esecuzioni ad angolo di 90° verrà proposta
la tipologia di "angolo" più idonea, su richiesta è
possibile ricevere le varie tipologie disponibili.

HK = radiatore
WA = distanza dalla parete
R = raggio
α = angolo [°]
Quote in mm

Listino 01/2023 - Prezzi in Euro Iva esclusa 41
