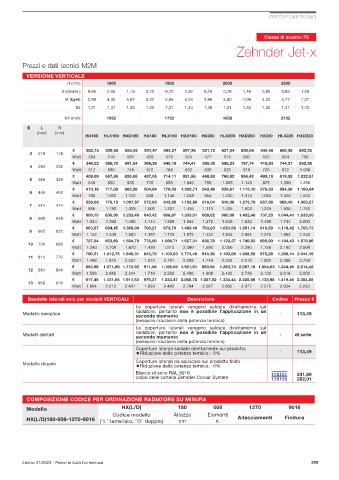

Page 231 - ZEHNDER - LISTINO RADIATORI E SCALDASALVIETTE - FIDRA

PREZZI E DATI TECNICI

Classe di sconto: F3
Zehnder Jet-x

Prezzi e dati tecnici M2M
VERSIONE VERTICALE
H (mm) 1600 1800 2000 2200
V (dm3/el.) 0,65 0,65 1,13 0,72 0,72 1,32 0,78 0,78 1,46 0,85 0,85 1,59
M (kg/el.) 2,99 4,30 5,67 3,32 5,04 6,34 3,66 5,40 7,00 4,02 5,77 7,07
Es 1,31 1,31 1,33 1,30 1,31 1,34 1,30 1,31 1,33 1,30 1,31 1,33
N1 (mm) 1532 1732 1932 2132

E L N
(mm) (mm)
HX160 HLX160 HXD160 HX180 HLX180 HXD180 HX200 HLX200 HXD200 HX220 HLX220 HXD220
€ 282,75 539,55 555,43 301,47 584,27 597,26 321,72 627,54 639,06 340,48 669,36 682,35
3 218 178
Watt 384 510 561 429 573 624 477 615 687 525 654 750
€ 346,22 598,70 691,04 369,26 649,19 744,41 395,30 698,23 797,74 419,83 744,37 852,58
4 292 252
Watt 512 680 748 572 764 832 636 820 916 700 872 1.000
€ 409,69 657,85 826,65 437,05 714,11 891,56 468,88 768,92 956,42 499,18 819,38 1.022,81
5 366 326
Watt 640 850 935 715 955 1.040 795 1.025 1.145 875 1.090 1.250
€ 473,16 717,00 962,26 504,84 779,03 1.038,71 542,46 839,61 1.115,10 578,53 894,39 1.193,04
6 440 400
Watt 768 1.020 1.122 858 1.146 1.248 954 1.230 1.374 1.050 1.308 1.500
€ 536,63 776,15 1.097,87 572,63 843,95 1.185,86 616,04 910,30 1.273,78 657,88 969,40 1.363,27
7 514 474
Watt 896 1.190 1.309 1.001 1.337 1.456 1.113 1.435 1.603 1.225 1.526 1.750
€ 600,10 835,30 1.233,48 640,42 908,87 1.333,01 689,62 980,99 1.432,46 737,23 1.044,41 1.533,50
8 588 548
Watt 1.024 1.360 1.496 1.144 1.528 1.664 1.272 1.640 1.832 1.400 1.744 2.000
€ 663,57 894,45 1.369,09 708,21 973,79 1.480,16 763,20 1.051,68 1.591,14 816,58 1.119,42 1.703,73
9 662 622
Watt 1.152 1.530 1.683 1.287 1.719 1.872 1.431 1.845 2.061 1.575 1.962 2.250
€ 727,04 953,60 1.504,70 776,00 1.038,71 1.627,31 836,78 1.122,37 1.749,82 895,93 1.194,43 1.873,96
10 736 696
Watt 1.280 1.700 1.870 1.430 1.910 2.080 1.590 2.050 2.290 1.750 2.180 2.500
€ 790,51 1.012,75 1.640,31 843,79 1.103,63 1.774,46 910,36 1.193,06 1.908,50 975,28 1.269,44 2.044,19
11 810 770
Watt 1.408 1.870 2.057 1.573 2.101 2.288 1.749 2.255 2.519 1.925 2.398 2.750
€ 853,98 1.071,90 1.775,92 911,58 1.168,55 1.921,61 983,94 1.263,75 2.067,18 1.054,63 1.344,45 2.214,42
12 884 844
Watt 1.536 2.040 2.244 1.716 2.292 2.496 1.908 2.460 2.748 2.100 2.616 3.000
€ 917,45 1.131,05 1.911,53 979,37 1.233,47 2.068,76 1.057,52 1.334,44 2.225,86 1.133,98 1.419,46 2.384,65
13 958 918
Watt 1.664 2.210 2.431 1.859 2.483 2.704 2.067 2.665 2.977 2.275 2.834 3.250

8
Bandelle laterali solo per modelli VERTICALI Descrizione Codice Prezzo €
Le coperture laterali vengono saldate direttamente sul
Modello semplice radiatore, pertanto non è possibile l'applicazione in un - 113,49
secondo momento
(nessuna riduzione della potenza termica)
Le coperture laterali vengono saldate direttamente sul
Modelli alettatI radiatore, pertanto non è possibile l'applicazione in un - di serie
secondo momento
(nessuna riduzione della potenza termica)
Riduzione della potenza termica: -6% - 113,49
Coperture laterali saldate direttamente sul prodotto
Coperture laterali da applicare sul prodotto finito
Modello doppio Riduzione della potenza termica: -6%
Bianco di serie RAL 9016 128161 241,89
colori delle cartella Zehnder Colour System 128169 282,01

COMPOSIZIONE CODICE PER ORDINAZIONE RADIATORE SU MISURA
Modello HX(L/D) 180 006 1270 9016
Codice modello Altezza Elementi
HX(L/D)180-006-1270-9016 ("L" lamellato, "D" doppio) cm n. Allacciamenti Finitura

Listino 01/2023 - Prezzi in Euro Iva esclusa 229
