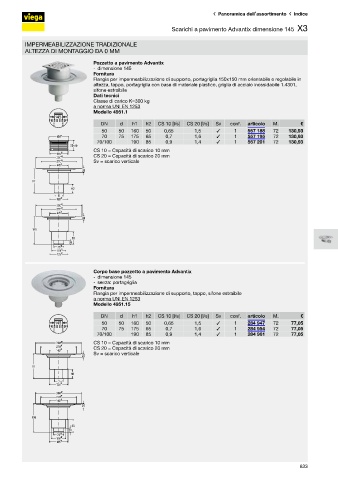

Page 653 - VIEGA - LISTINO 2024 - FIDRA

Panoramica dell’assortimento Indice
Scarichi a pavimento Advantix dimensione 145 X3 X3

IMPERMEABILIZZAZIONE TRADIZIONALE
ALTEZZA DI MONTAGGIO DA 0 MM

Pozzetto a pavimento Advantix
- dimensione 145
Fornitura
Flangia per impermeabilizzazione di supporto, portagriglia 150x150 mm orientabile e regolabile in
altezza, tappo, portagriglia con base di materiale plastico, griglia di acciaio inossidabile 1.4301,
sifone estraibile
Dati tecnici
Classe di carico K=300 kg
a norma UNI EN 1253

Modello 4951.1
DN d h1 h2 CS 10 [l/s] CS 20 [l/s] Sv conf. articolo M. €
50 50 160 50 0,65 1,5 ✓ 1 557 188 72 130,93
70 75 175 65 0,7 1,6 ✓ 1 557 195 72 130,93
70/100 190 85 0,9 1,4 ✓ 1 557 201 72 130,93
CS 10 = Capacità di scarico 10 mm
CS 20 = Capacità di scarico 20 mm
Sv = scarico verticale

Corpo base pozzetto a pavimento Advantix
- dimensione 145
- senza: portagriglia
Fornitura
Flangia per impermeabilizzazione di supporto, tappo, sifone estraibile
a norma UNI EN 1253

Modello 4951.15
DN d h1 h2 CS 10 [l/s] CS 20 [l/s] Sv conf. articolo M. €
50 50 160 50 0,65 1,5 ✓ 1 284 947 72 77,05
70 75 175 65 0,7 1,6 ✓ 1 284 954 72 77,05
70/100 190 85 0,9 1,4 ✓ 1 284 961 72 77,05
CS 10 = Capacità di scarico 10 mm
CS 20 = Capacità di scarico 20 mm
Sv = scarico verticale

633
