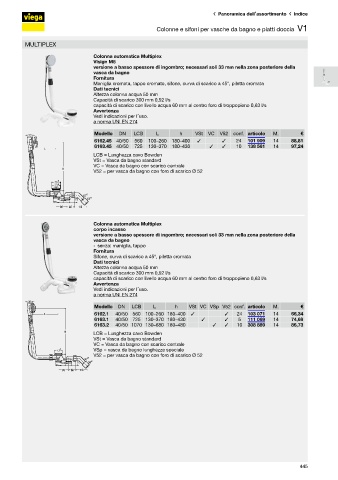

Page 465 - VIEGA - LISTINO 2024 - FIDRA

Panoramica dell’assortimento Indice
Colonne e sifoni per vasche da bagno e piatti doccia V1 V1

MULTIPLEX

Colonna automatica Multiplex
Visign M5
versione a basso spessore di ingombro; necessari soli 33 mm nella zona posteriore della
vasca da bagno
Fornitura
Maniglia cromata, tappo cromato, sifone, curva di scarico a 45°, piletta cromata
Dati tecnici
Altezza colonna acqua 50 mm
Capacità di scarico 300 mm 0,92 l/s
capacità di scarico con livello acqua 60 mm al centro foro di troppopieno 0,63 l/s
Avvertenza
Vedi indicazioni per l’uso.
a norma UNI EN 274
Modello DN LCB L h VSt VC V52 conf. articolo M. €
6162.45 40/50 560 100–260 180–400 ✓ ✓ 24 101 909 14 88,81
6163.45 40/50 725 130–370 180–430 ✓ ✓ 10 138 561 14 97,24
LCB = Lunghezza cavo Bowden
VSt = Vasca da bagno standard
VC = Vasca da bagno con scarico centrale
V52 = per vasca da bagno con foro di scarico Ø 52

Colonna automatica Multiplex
corpo incasso
versione a basso spessore di ingombro; necessari soli 33 mm nella zona posteriore della
vasca da bagno
- senza: maniglia, tappo
Fornitura
Sifone, curva di scarico a 45°, piletta cromata
Dati tecnici
Altezza colonna acqua 50 mm
Capacità di scarico 300 mm 0,92 l/s
capacità di scarico con livello acqua 60 mm al centro foro di troppopieno 0,63 l/s
Avvertenza
Vedi indicazioni per l’uso.
a norma UNI EN 274
Modello DN LCB L h VSt VC VSp V52 conf. articolo M. €
6162.1 40/50 560 100–260 180–400 ✓ ✓ 24 103 071 14 66,34
6163.1 40/50 725 130–370 180–430 ✓ ✓ 5 111 069 14 74,69
6163.2 40/50 1070 130–680 180–480 ✓ ✓ 10 308 889 14 86,73
LCB = Lunghezza cavo Bowden
VSt = Vasca da bagno standard
VC = Vasca da bagno con scarico centrale
VSp = vasca da bagno lunghezza speciale
V52 = per vasca da bagno con foro di scarico Ø 52

445
