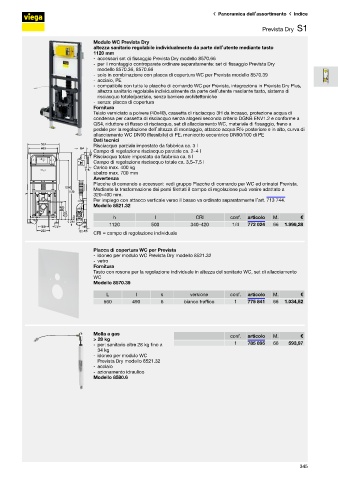

Page 365 - VIEGA - LISTINO 2024 - FIDRA

Panoramica dell’assortimento Indice
Prevista Dry S1 S1

Modulo WC Prevista Dry
altezza sanitario regolabile individualmente da parte dell’utente mediante tasto
1120 mm

- accessori set di fissaggio Prevista Dry modello 8570.66

- per il montaggio controparete ordinare separatamente: set di fissaggio Prevista Dry

modello 8570.36, 8570.66

- solo in combinazione con placca di copertura WC per Prevista modello 8570.39

- acciaio, PE

- compatibile con tutte le placche di comando WC per Prevista, integrazione in Prevista Dry Plus,
altezza sanitario regolabile individualmente da parte dell’utente mediante tasto, sistema di
risciacquo totale/parziale, senza barriere architettoniche
- senza: placca di copertura
Fornitura
Telaio verniciato a polvere (40x40), cassetta di risciacquo 3H da incasso, protezione acqua di
condensa per cassetta di risciacquo senza alogeni secondo criterio DGNB ENV1.2 e conforme a
QS4, riduttore di flusso di risciacquo, set di allacciamento WC, materiale di fissaggio, freno a
pedale per la regolazione dell’altezza di montaggio, attacco acqua R½ posteriore e in alto, curva di
allacciamento WC DN90 (flessibile) di PE, manicotto eccentrico DN90/100 di PE
Dati tecnici
Risciacquo parziale impostato da fabbrica ca. 3 l
Campo di regolazione risciacquo parziale ca. 2–4 l
Risciacquo totale impostato da fabbrica ca. 6 l
Campo di regolazione risciacquo totale ca. 3,5–7,5 l
Carico max. 400 kg
sbalzo max. 700 mm
Avvertenza
Placche di comando e accessori: vedi gruppo Placche di comando per WC ed orinatoi Prevista.
Mediante la trasformazione dei perni filettati il campo di regolazione può venire adattato a
320–400 mm.
Per impiego con attacco verticale verso il basso va ordinato separatamente l’art. 713 744.

Modello 8521.32
h l CRI conf. articolo M. €
1120 500 340–420 1/4 772 024 66 1.999,28
CRI = campo di regolazione individuale
Placca di copertura WC per Prevista

- idoneo per modulo WC Prevista Dry modello 8521.32

- vetro
Fornitura
Tasto con rosone per la regolazione individuale in altezza del sanitario WC, set di allacciamento
WC

Modello 8570.39
L l s versione conf. articolo M. €
560 490 6 bianco traffico 1 775 841 66 1.034,52
Molla a gas conf. articolo M. €
> 28 kg
- per: sanitario oltre 28 kg fino a 1 785 895 66 593,97
34 kg
- idoneo per modulo WC
Prevista Dry modello 8521.32

- acciaio
- azionamento idraulico
Modello 8580.6

345
