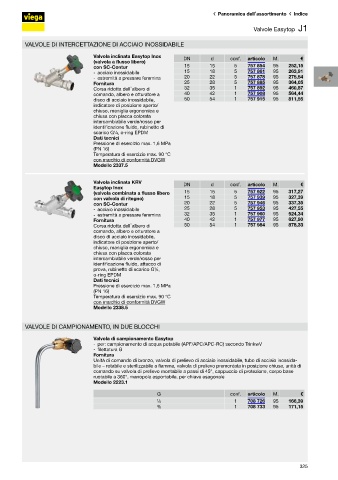

Page 345 - VIEGA - LISTINO 2024 - FIDRA

Panoramica dell’assortimento Indice
Valvole Easytop J1 J1

VALVOLE DI INTERCETTAZIONE DI ACCIAIO INOSSIDABILE

Valvola inclinata Easytop Inox DN d conf. articolo M. €
(valvola a flusso libero)
con SC-Contur 15 15 5 757 854 95 252,15

- acciaio inossidabile 15 18 5 757 861 95 263,91
- estremità a pressare femmina 20 22 5 757 878 95 275,54
Fornitura 25 28 5 757 885 95 364,05
Corsa ridotta dell’albero di 32 35 1 757 892 95 460,87
comando, albero e otturatore a 40 42 1 757 908 95 564,44
disco di acciaio inossidabile, 50 54 1 757 915 95 811,55
indicatore di posizione aperto/
chiuso, maniglia ergonomica e
chiusa con placca colorata
intercambiabile verde/rosso per
identificazione fluido, rubinetto di
scarico G¼, o-ring EPDM
Dati tecnici
Pressione di esercizio max. 1,6 MPa
(PN 16)
Temperatura di esercizio max. 90 °C
con marchio di conformità DVGW

Modello 2337.5
Valvola inclinata KRV DN d conf. articolo M. €
Easytop Inox
(valvola combinata a flusso libero 15 15 5 757 922 95 317,27
con valvola di ritegno) 15 18 5 757 939 95 327,39
con SC-Contur 20 22 5 757 946 95 337,35

- acciaio inossidabile 25 28 5 757 953 95 427,55
- estremità a pressare femmina 32 35 1 757 960 95 524,34
Fornitura 40 42 1 757 977 95 627,90
Corsa ridotta dell’albero di 50 54 1 757 984 95 878,33
comando, albero e otturatore a
disco di acciaio inossidabile,
indicatore di posizione aperto/
chiuso, maniglia ergonomica e
chiusa con placca colorata
intercambiabile verde/rosso per
identificazione fluido, attacco di
prova, rubinetto di scarico G¼,
o-ring EPDM
Dati tecnici
Pressione di esercizio max. 1,6 MPa
(PN 16)
Temperatura di esercizio max. 90 °C
con marchio di conformità DVGW

Modello 2338.5
VALVOLE DI CAMPIONAMENTO, IN DUE BLOCCHI
Valvola di campionamento Easytop
- per: campionamento di acqua potabile (APF/APC/APC-RC) secondo TrinkwV
- filettatura G
Fornitura
Unità di comando di bronzo, valvola di prelievo di acciaio inossidabile, tubo di acciaio inossida-
bile – rotabile e sterilizzabile a fiamma, valvola di prelievo premontata in posizione chiusa, unità di
comando su valvola di prelievo montabile a passi di 45°, cappuccio di protezione, corpo base
ruotabile a 360°, manopola asportabile, per chiave esagonale
Modello 2223.1

G conf. articolo M. €
¼ 1 708 726 95 166,39
⅜ 1 708 733 95 171,15

325
