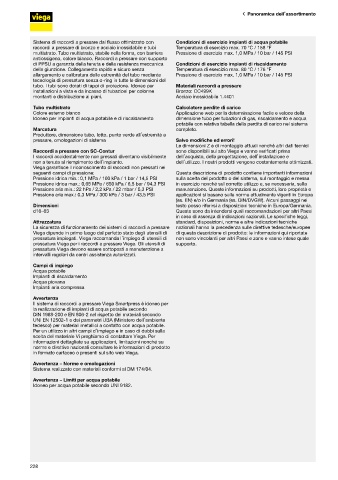

Page 248 - VIEGA - LISTINO 2024 - FIDRA

Panoramica dell’assortimento

Sistema di raccordi a pressare dal flusso ottimizzato con Condizioni di esercizio impianti di acqua potabile
raccordi a pressare di bronzo e acciaio inossidabile e tubi Temperatura di esercizio max. 70 °C / 158 °F
multistrato. Tubo multistrato, stabile nella forma, con barriera Pressione di esercizio max. 1,0 MPa / 10 bar / 145 PSI
antiossigeno, colore bianco. Raccordi a pressare con supporto
di PPSU a garanzia della tenuta e della resistenza meccanica Condizioni di esercizio impianti di riscaldamento
della giunzione. Collegamento rapido e sicuro senza Temperatura di esercizio max. 80 °C / 176 °F
allargamento e calibratura delle estremità del tubo mediante Pressione di esercizio max. 1,0 MPa / 10 bar / 145 PSI
tecnologia di pressatura senza o-ring in tutte le dimensioni del
tubo. I tubi sono dotati di tappi di protezione. Idoneo per Materiali raccordi a pressare
installazioni a vista e da incasso di tubazioni per colonne Bronzo: CC499K
montanti e distribuzione ai piani. Acciaio inossidabile 1.4401
Tubo multistrato Calcolatore perdite di carico
Colore esterno bianco Applicazione web per la determinazione facile e veloce della
Idoneo per impianti di acqua potabile e di riscaldamento dimensione tubo per tubazioni di gas, riscaldamento e acqua
potabile con relativa tabella della perdita di carico nel sistema
Marcatura completo.
Produttore, dimensione tubo, lotto, punto verde all’estremità a
pressare, omologazioni di sistema Salvo modifiche ed errori!
Le dimensioni Z e di montaggio attuali nonché altri dati tecnici

Raccordi a pressare con SC-Contur sono disponibili sul sito Viega e vanno verificati prima
I raccordi accidentalmente non pressati diventano visibilmente dell’acquisto, della progettazione, dell’installazione e
non a tenuta al riempimento dell’impianto. dell’utilizzo. I nostri prodotti vengono costantemente ottimizzati.
Viega garantisce il riconoscimento di raccordi non pressati nei
seguenti campi di pressione: Questa descrizione di prodotto contiene importanti informazioni
Pressione idrica min.: 0,1 MPa / 100 kPa / 1 bar / 14,5 PSI sulla scelta del prodotto o del sistema, sul montaggio e messa
Pressione idrica max.: 0,65 MPa / 650 kPa / 6,5 bar / 94,3 PSI in esercizio nonché sul corretto utilizzo e, se necessaria, sulla
Pressione aria min.: 22 hPa / 2,2 kPa / 22 mbar / 0,3 PSI manutenzione. Queste informazioni su prodotti, loro proprietà e
Pressione aria max.: 0,3 MPa / 300 kPa / 3 bar / 43,5 PSI applicazioni si basano sulle norme attualmente vigenti in Europa
(es. EN) e/o in Germania (es. DIN/DVGW). Alcuni passaggi nel
Dimensioni testo posso riferirsi a disposizioni tecniche in Europa/Germania.
d16–63 Queste sono da intendersi quali raccomandazioni per altri Paesi
in caso di assenza di indicazioni nazionali. Le specifiche leggi,
Attrezzatura standard, disposizioni, norme e altre indicazioni tecniche
La sicurezza di funzionamento dei sistemi di raccordi a pressare nazionali hanno la precedenza sulle direttive tedesche/europee
Viega dipende in primo luogo dal perfetto stato degli utensili di di questa descrizione di prodotto: le informazioni qui riportate
pressatura impiegati. Viega raccomanda l’impiego di utensili di non sono vincolanti per altri Paesi e zone e vanno intese quale
pressatura Viega per i raccordi a pressare Viega. Gli utensili di supporto.
pressatura Viega devono essere sottoposti a manutenzione a
intervalli regolari da centri assistenza autorizzati.

Campi di impiego
Acqua potabile
Impianti di riscaldamento
Acqua piovana
Impianti aria compressa
Avvertenza
Il sistema di raccordi a pressare Viega Smartpress è idoneo per
la realizzazione di impianti di acqua potabile secondo
DIN 1988-200 e EN 806-2 nel rispetto dei materiali secondo

UNI EN 12502-1 e dei parametri UBA (Ministero dell’ambiente

tedesco) per materiali metallici a contatto con acqua potabile.
Per un utilizzo in altri campi d’impiego e in caso di dubbi sulla
scelta del materiale Vi preghiamo di contattare Viega. Per
informazioni dettagliate su applicazioni, limitazioni nonché su
norme e direttive nazionali consultare le informazioni di prodotto
in formato cartaceo o presenti sul sito web Viega.
Avvertenza – Norme e omologazioni
Sistema realizzato con materiali conformi al DM 174/04.
Avvertenza – Limiti per acqua potabile
Idoneo per acqua potabile secondo UNI 9182.
