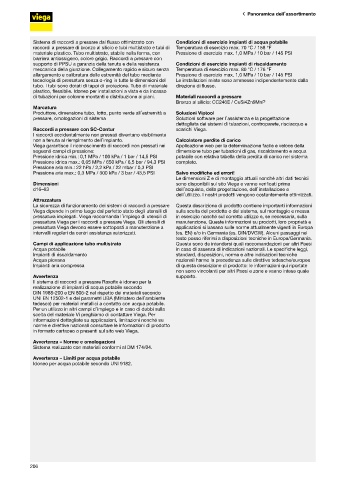

Page 226 - VIEGA - LISTINO 2024 - FIDRA

Panoramica dell’assortimento

Sistema di raccordi a pressare dal flusso ottimizzato con Condizioni di esercizio impianti di acqua potabile
raccordi a pressare di bronzo al silicio e tubi multistrato e tubi di Temperatura di esercizio max. 70 °C / 158 °F
materiale plastico. Tubo multistrato, stabile nella forma, con Pressione di esercizio max. 1,0 MPa / 10 bar / 145 PSI
barriera antiossigeno, colore grigio. Raccordi a pressare con
supporto di PPSU a garanzia della tenuta e della resistenza Condizioni di esercizio impianti di riscaldamento
meccanica della giunzione. Collegamento rapido e sicuro senza Temperatura di esercizio max. 80 °C / 176 °F
allargamento e calibratura delle estremità del tubo mediante Pressione di esercizio max. 1,0 MPa / 10 bar / 145 PSI
tecnologia di pressatura senza o-ring in tutte le dimensioni del Le installazioni miste sono ammesse indipendentemente dalla
tubo. I tubi sono dotati di tappi di protezione. Tubo di materiale direzione di flusso.
plastico, flessibile. Idoneo per installazioni a vista e da incasso
di tubazioni per colonne montanti e distribuzione ai piani. Materiali raccordi a pressare
Bronzo al silicio: CC246E / CuSi4Zn9MnP
Marcatura
Produttore, dimensione tubo, lotto, punto verde all’estremità a Soluzioni Viptool
pressare, omologazioni di sistema Soluzioni software per l’assistenza e la progettazione
dettagliata dei sistemi di tubazioni, controparete, risciacquo e

Raccordi a pressare con SC-Contur scarichi Viega.
I raccordi accidentalmente non pressati diventano visibilmente
non a tenuta al riempimento dell’impianto. Calcolatore perdite di carico
Viega garantisce il riconoscimento di raccordi non pressati nei Applicazione web per la determinazione facile e veloce della
seguenti campi di pressione: dimensione tubo per tubazioni di gas, riscaldamento e acqua
Pressione idrica min.: 0,1 MPa / 100 kPa / 1 bar / 14,5 PSI potabile con relativa tabella della perdita di carico nel sistema
Pressione idrica max.: 0,65 MPa / 650 kPa / 6,5 bar / 94,3 PSI completo.
Pressione aria min.: 22 hPa / 2,2 kPa / 22 mbar / 0,3 PSI
Pressione aria max.: 0,3 MPa / 300 kPa / 3 bar / 43,5 PSI Salvo modifiche ed errori!
Le dimensioni Z e di montaggio attuali nonché altri dati tecnici
Dimensioni sono disponibili sul sito Viega e vanno verificati prima
d16–63 dell’acquisto, della progettazione, dell’installazione e
dell’utilizzo. I nostri prodotti vengono costantemente ottimizzati.
Attrezzatura
La sicurezza di funzionamento dei sistemi di raccordi a pressare Questa descrizione di prodotto contiene importanti informazioni
Viega dipende in primo luogo dal perfetto stato degli utensili di sulla scelta del prodotto o del sistema, sul montaggio e messa
pressatura impiegati. Viega raccomanda l’impiego di utensili di in esercizio nonché sul corretto utilizzo e, se necessaria, sulla
pressatura Viega per i raccordi a pressare Viega. Gli utensili di manutenzione. Queste informazioni su prodotti, loro proprietà e
pressatura Viega devono essere sottoposti a manutenzione a applicazioni si basano sulle norme attualmente vigenti in Europa
intervalli regolari da centri assistenza autorizzati. (es. EN) e/o in Germania (es. DIN/DVGW). Alcuni passaggi nel
testo posso riferirsi a disposizioni tecniche in Europa/Germania.
Campi di applicazione tubo multistrato Queste sono da intendersi quali raccomandazioni per altri Paesi
Acqua potabile in caso di assenza di indicazioni nazionali. Le specifiche leggi,
Impianti di riscaldamento standard, disposizioni, norme e altre indicazioni tecniche
Acqua piovana nazionali hanno la precedenza sulle direttive tedesche/europee
Impianti aria compressa di questa descrizione di prodotto: le informazioni qui riportate
non sono vincolanti per altri Paesi e zone e vanno intese quale
Avvertenza supporto.
Il sistema di raccordi a pressare Raxofix è idoneo per la
realizzazione di impianti di acqua potabile secondo

DIN 1988-200 e EN 806-2 nel rispetto dei materiali secondo

UNI EN 12502-1 e dei parametri UBA (Ministero dell’ambiente

tedesco) per materiali metallici a contatto con acqua potabile.
Per un utilizzo in altri campi d’impiego e in caso di dubbi sulla
scelta del materiale Vi preghiamo di contattare Viega. Per
informazioni dettagliate su applicazioni, limitazioni nonché su
norme e direttive nazionali consultare le informazioni di prodotto
in formato cartaceo o presenti sul sito web Viega.
Avvertenza – Norme e omologazioni
Sistema realizzato con materiali conformi al DM 174/04.
Avvertenza – Limiti per acqua potabile
Idoneo per acqua potabile secondo UNI 9182.

206
