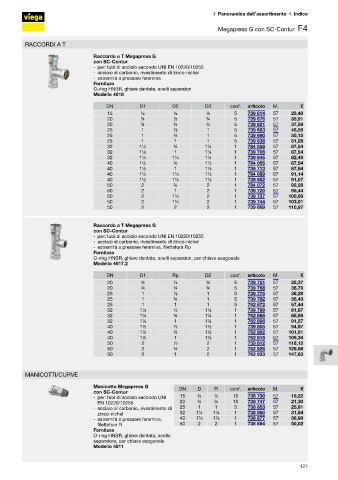

Page 147 - VIEGA - LISTINO 2024 - FIDRA

Panoramica dell’assortimento Indice
Megapress G con SC-Contur F4 F4

RACCORDI A T

Raccordo a T Megapress G

con SC-Contur
- per: tubi di acciaio secondo UNI EN 10220/10255
- acciaio al carbonio, rivestimento di zinco-nichel
- estremità a pressare femmina
Fornitura
O-ring HNBR, ghiere dentate, anelli separatori

Modello 4618
DN D1 D2 D3 conf. articolo M. €
15 ½ ½ ½ 5 739 614 57 23,48
20 ¾ ½ ¾ 5 739 676 57 35,91
20 ¾ ¾ ¾ 5 739 621 57 37,58
25 1 ½ 1 5 739 683 57 46,55
25 1 ¾ 1 5 739 690 57 50,15
25 1 1 1 5 739 638 57 51,28
32 1¼ ¾ 1¼ 1 784 058 57 87,54
32 1¼ 1 1¼ 1 739 706 57 87,54
32 1¼ 1¼ 1¼ 1 739 645 57 82,49
40 1½ ¾ 1½ 1 784 065 57 87,54
40 1½ 1 1½ 1 739 713 57 87,54
40 1½ 1¼ 1½ 1 784 089 57 91,14
40 1½ 1½ 1½ 1 739 652 57 91,07
50 2 ¾ 2 1 784 072 57 92,28
50 2 1 2 1 739 720 57 95,44
50 2 1¼ 2 1 739 737 57 100,99
50 2 1½ 2 1 739 744 57 103,01
50 2 2 2 1 739 669 57 110,97

Raccordo a T Megapress G

con SC-Contur
- per: tubi di acciaio secondo UNI EN 10220/10255
- acciaio al carbonio, rivestimento di zinco-nichel
- estremità a pressare femmina, filettatura Rp
Fornitura
O-ring HNBR, ghiere dentate, anelli separatori, per chiave esagonale
Modello 4617.2

DN D1 Rp D2 conf. articolo M. €
20 ¾ ½ ¾ 5 739 751 57 32,37
20 ¾ ¾ ¾ 5 739 768 57 38,76
25 1 ½ 1 5 739 775 57 36,29
25 1 ¾ 1 5 739 782 57 35,43
25 1 1 1 5 762 872 57 57,44
32 1¼ ½ 1¼ 1 739 799 57 81,87
32 1¼ ¾ 1¼ 1 762 889 57 85,56
32 1¼ 1 1¼ 1 762 896 57 91,27
40 1½ ½ 1½ 1 739 805 57 94,87
40 1½ ¾ 1½ 1 762 902 57 101,91
40 1½ 1 1½ 1 762 919 57 109,36
50 2 ½ 2 1 739 812 57 118,12
50 2 ¾ 2 1 762 926 57 129,98
50 2 1 2 1 762 933 57 147,63
MANICOTTI/CURVE

Manicotto Megapress G DN D R conf. articolo M. €

con SC-Contur
- per: tubi di acciaio secondo UNI 15 ½ ½ 10 738 730 57 19,22
EN 10220/10255 20 ¾ ¾ 10 738 747 57 21,30
- acciaio al carbonio, rivestimento di 25 1 1 5 738 853 57 25,81
zinco-nichel 32 1¼ 1¼ 1 738 860 57 31,54
- estremità a pressare femmina, 40 1½ 1½ 1 738 877 57 36,98
filettatura R 50 2 2 1 738 884 57 50,02
Fornitura
O-ring HNBR, ghiera dentata, anello
separatore, per chiave esagonale

Modello 4611
127
