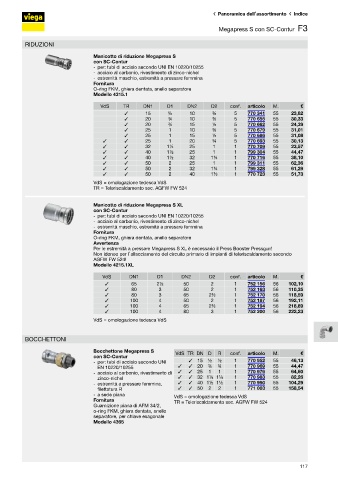

Page 137 - VIEGA - LISTINO 2024 - FIDRA

Panoramica dell’assortimento Indice
Megapress S con SC-Contur F3 F3

RIDUZIONI

Manicotto di riduzione Megapress S
con SC-Contur

- per: tubi di acciaio secondo UNI EN 10220/10255
- acciaio al carbonio, rivestimento di zinco-nichel
- estremità maschio, estremità a pressare femmina
Fornitura
O-ring FKM, ghiera dentata, anello separatore

Modello 4315.1
VdS TR DN1 D1 DN2 D2 conf. articolo M. €
✓ 15 ½ 10 ⅜ 5 770 341 55 23,82
✓ 20 ¾ 10 ⅜ 5 770 655 55 30,33
✓ 20 ¾ 15 ½ 5 770 662 55 24,39
✓ 25 1 10 ⅜ 5 770 679 55 31,01
✓ 25 1 15 ½ 5 770 686 55 31,08
✓ ✓ 25 1 20 ¾ 5 770 693 55 30,13
✓ ✓ 32 1¼ 25 1 1 770 709 55 23,57
✓ ✓ 40 1½ 25 1 1 799 304 55 44,47
✓ ✓ 40 1½ 32 1¼ 1 770 716 55 38,10
✓ ✓ 50 2 25 1 1 799 311 55 62,36
✓ ✓ 50 2 32 1¼ 1 799 328 55 61,29
✓ ✓ 50 2 40 1½ 1 770 723 55 51,73
VdS = omologazione tedesca VdS
TR = Teleriscaldamento sec. AGFW FW 524
Manicotto di riduzione Megapress S XL

con SC-Contur

- per: tubi di acciaio secondo UNI EN 10220/10255
- acciaio al carbonio, rivestimento di zinco-nichel
- estremità maschio, estremità a pressare femmina
Fornitura
O-ring FKM, ghiera dentata, anello separatore
Avvertenza
Per le estremità a pressare Megapress S XL è necessario il Press Booster Pressgun!

Non idoneo per l’allacciamento del circuito primario di impianti di teleriscaldamento secondo
AGFW FW 524!
Modello 4215.1XL

VdS DN1 D1 DN2 D2 conf. articolo M. €
✓ 65 2½ 50 2 1 752 156 56 102,10
✓ 80 3 50 2 1 752 163 56 110,35
✓ 80 3 65 2½ 1 752 170 56 118,59
✓ 100 4 50 2 1 752 187 56 192,11
✓ 100 4 65 2½ 1 752 194 56 218,89
✓ 100 4 80 3 1 752 200 56 222,23
VdS = omologazione tedesca VdS
BOCCHETTONI

Bocchettone Megapress S VdS TR DN D R conf. articolo M. €
con SC-Contur

- per: tubi di acciaio secondo UNI ✓ 15 ½ ½ 1 770 952 55 46,13
EN 10220/10255 ✓ ✓ 20 ¾ ¾ 1 770 969 55 44,47
- acciaio al carbonio, rivestimento di ✓ ✓ 25 1 1 1 770 976 55 64,60
zinco-nichel ✓ ✓ 32 1¼ 1¼ 1 770 983 55 82,26
- estremità a pressare femmina, ✓ ✓ 40 1½ 1½ 1 770 990 55 104,29
filettatura R ✓ ✓ 50 2 2 1 771 003 55 158,54
- a sede piana VdS = omologazione tedesca VdS
Fornitura TR = Teleriscaldamento sec. AGFW FW 524
Guarnizione piana di AFM 34/2,
o-ring FKM, ghiera dentata, anello
separatore, per chiave esagonale

Modello 4365
117
