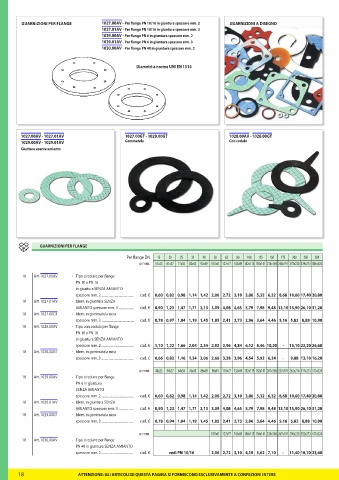

Page 19 - GIUSEPPETIRINNANZI - CATALISTINO 2022 - FIDRA

GUARNIZIONI PER FLANGE 1027.00AV - Per flange PN 10/16 in giuntura spessore mm. 2 GUARNIZIONI A DISEGNO
1027.01AV - Per flange PN 10/16 in giuntura spessore mm. 3
1029.00AV - Per flange PN 6 in giuntura spessore mm. 2
1029.01AV - Per flange PN 6 in giuntura spessore mm. 3
1030.00AV - Per flange PN 40 in giuntura spessore mm. 2

Diametri a norme UNI EN 1514

1027.00AV - 1027.01AV 1027.00GT - 1029.00GT 1028.00AV - 1028.00GT
1029.00AV - 1029.01AV Gommatela Con codulo
Giuntura esente amianto

GUARNIZIONI PER FLANGE
Per flange DN 15 20 25 32 40 50 65 80 100 125 150 175 200 250 300
ø mm. 51x22 61x27 71x34 82x43 92x49 107x61 127x77 142x89 162x115 192x141 218x169 248x191 273x220 329x273 384x324

10 Art. 1027.00AV - Tipo circolare per flange
PN 10 e PN 16
in giuntura SENZA AMIANTO
spessore mm. 2 .................................. cad. € 0,60 0,82 0,98 1,14 1,42 2,06 2,72 3,10 3,86 5,32 6,32 8,68 10,60 17,40 20,80
10 Art. 1027.01AV - Idem, in giuntura SENZA
AMIANTO spessore mm. 3 ................ cad. € 0,90 1,23 1,47 1,71 2,13 3,09 4,08 4,65 5,79 7,98 9,48 13,10 15,90 26,10 31,20
10 Art. 1027.00GT - Idem, in gommatela nera
spessore mm. 3 ........................................ cad. € 0,78 0,97 1,04 1,19 1,45 1,85 2,41 2,73 2,96 3,64 4,46 5,16 5,82 8,88 10,90
10 Art. 1028.00AV - Tipo con codulo per flange
PN 10 e PN 16
in giuntura SENZA AMIANTO
spessore mm. 2 .................................. cad. € 1,10 1,22 1,66 2,04 2,34 2,92 3,96 4,84 6,12 8,46 10,20 - 15,10 22,20 26,60
10 Art. 1028.00GT - Idem, in gommatela nera
spessore mm. 3 .................................. cad. € 0,66 0,82 1,16 1,34 2,06 2,66 3,28 3,96 4,54 5,92 6,24 - 9,88 13,10 16,20
ø mm. 44x22 54x27 64x34 76x43 86x49 96x61 116x77 132x89 152x115 182x141 207x169 237x191 262x216 317x273 373x324
10 Art. 1029.00AV - Tipo circolare per flange
PN 6 in giuntura
SENZA AMIANTO
spessore mm. 2 .................................. cad. € 0,60 0,82 0,98 1,14 1,42 2,06 2,72 3,10 3,86 5,32 6,32 8,68 10,60 17,40 20,80
10 Art. 1029.01AV - Idem, in giuntura SENZA
AMIANTO spessore mm. 3 ................ cad. € 0,90 1,23 1,47 1,71 2,13 3,09 4,08 4,65 5,79 7,98 9,48 13,10 15,90 26,10 31,20
10 Art. 1029.00GT - Idem, in gommatela nera
spessore mm. 3 .................................. cad. € 0,78 0,94 1,04 1,19 1,45 1,85 2,41 2,73 2,96 3,64 4,46 5,16 5,82 8,88 10,90

ø mm. 107x61 127x77 142x89 168x115 194x141 224x169 267x191 290x220 352x273 417x324
10 Art. 1030.00AV - Tipo circolare per flange
PN 40 in giuntura SENZA AMIANTO
spessore mm. 2 ................................. cad. € vedi PN 10/16 2,06 2,72 3,10 4,10 5,62 7,10 - 11,40 18,70 23,60

18 ATTENZIONE: GLI ARTICOLI DI QUESTA PAGINA SI FORNISCONO ESCLUSIVAMENTE A CONFEZIONI INTERE
